rjynność 19. Regulacja ruchu i_ni₀

^oP^aÅ‚u sprzÄ™gÅ‚a.    ^,aÅ‚o'

$

/by. Uu/y ruJT p^Å‚u „_ic „„„li calkowKK WyÅ‚Ä…czyć _Sp_r2Ä™gk) , Jednia przeÅ‚Ä…czanie biegów. Brak _ru-._h0 jaÅ‚owego pedaÅ‚u spowoduje Å›lizganie _sif larc/ sprzÄ™gÅ‚a, szybkie zużycie okÅ‚adzin ciernych i przegrzanie elementów sprzÄ™gÅ‚y__

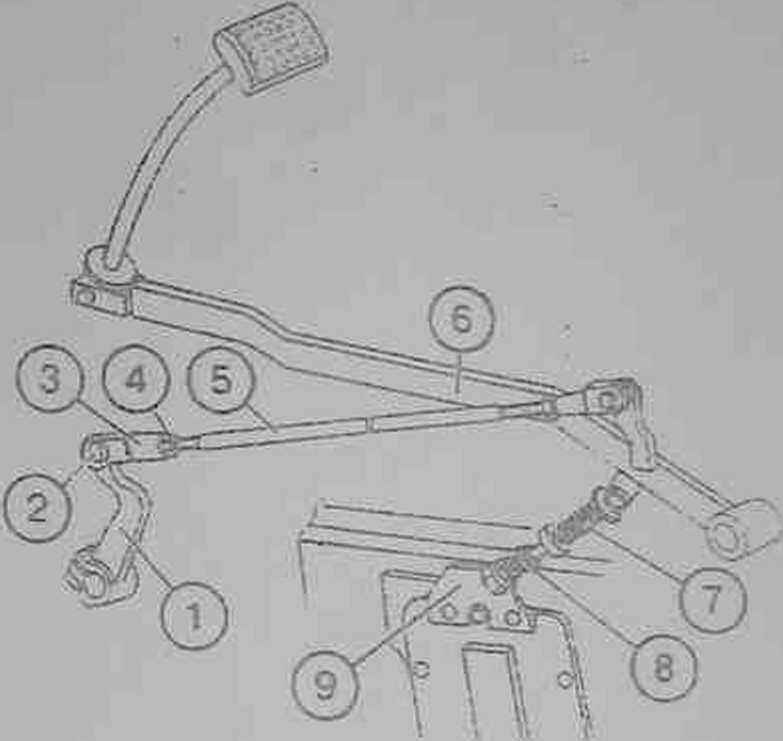

Żeby wyregulować ruch jałowy pedału ,sprzcgł^a:

i Wyjmij zawleczkę i palec (2), odłącz drążek (5)od dźwigni (1).

. poluzuj przeciwnakrętkę (4).

. Wykręć śrubę (8) tak, żeby pręt (6) pedału przesuną sie do góry do połowy kabiny.

, Obróć dźwignię (1) w kierunku przeciwnym do wskazówek zegara do oporu, to jest kiedy łożysko wyciskane dotyka wyciskanych dźwigni.

, OdwracajÄ…c widelec (3) wpasuj otwory W widelcu i dźwigni (1), a nastÄ™pnie zakręć widelec na drążku (5) 5-5,5 obrotami (skrócisz drążek). PoÅ‚Ä…cz widelec (3) z dźwigniÄ… (1) przy pomocy palca (2).

♦ Złóż dźwigniową przekładnię pedału sprzęgła w odwrotnej kolejności.

WAÅ»NE! Sprawdź czy pedaÅ‚ sprzÄ™gÅ‚a niezawodnie wraca do opory na odcinku ruch jaÅ‚owego pedaÅ‚u. W przeciwnym razie wyreguluj nacisk sprężyn)- urzÄ…dzenia wspomagajÄ…cego (7) przy pomocy Å›ruby (8) lub zamieÅ„ poÅ‚ożenie wsporni-ka (9) obracajÄ…c go wzglÄ™dem osi Å›ruby

mocujÄ…cej.
