oscar n obd 4 6 8 cyl ita

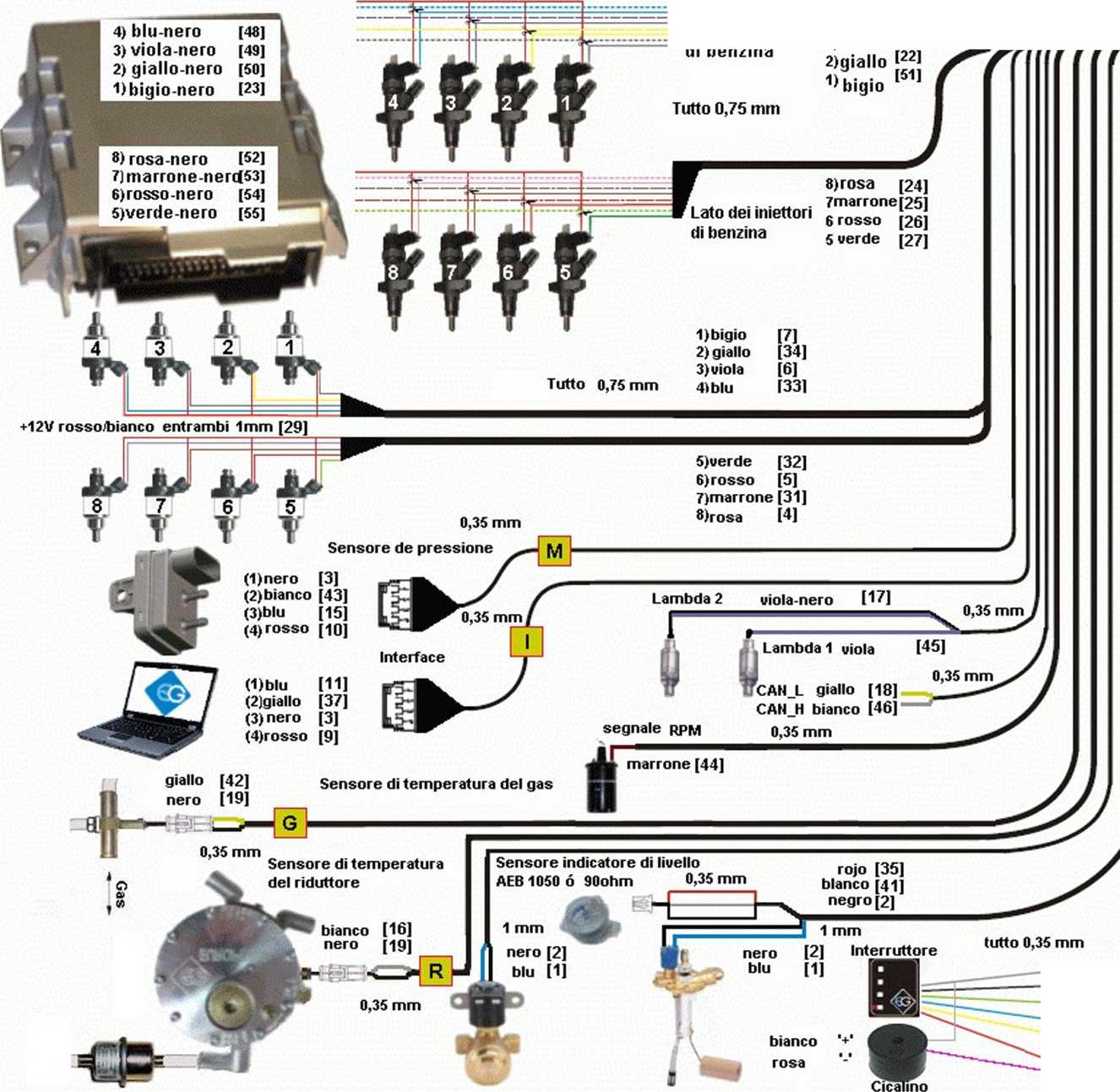

jfato dei i»iettori« W«_a    \

1	Valvole solenoide +12V	28	Batteria +12V
2	Valvola solenoide GND, mułtivalvola GND.sensora indicazione di livello GND	29	Iniettori GPL +12V
3	Interface GND. mapa sensora GND	30	Batteria GND
4	Iniettore GPL 8	31	Iniettore GPL 7
5	Iniettore GPL 6	32	Iniettore GPL 5
6	Iniettore GPL 3	33	Iniettore GPL 4
7	Iniettore GPL 1	34	Iniettore GPL 2
8		35	Sensore indicatore di livello +12V & chiave di segnale di accensione +12V
9	Interface +12V	36	Interruttore +12V
10	Mapa sensore +12V	37	Diag. Interface Rx
11	Interface Tx	38	Interruttore -CICALINO
12	Interruttore - Segnale pulsente	39	Interruttore - LED 4
13	Interruttore - LED 3	40	Interruttore - LED 2
14	Interruttore - LED 1	41	Sensore di segnale indicattore di livello
15	MAPA di segnale	42	Sensore di segnale di temp. del gas
16	Segnale di temperatura del riduttore	43	Segnale di pressione del gas
17	Segnale di Lambda 2	44	Segnale di RPM
18	Linea L CAN BUS	45	Segnale Lambda 1
19	Sensore di temperatura del gas GND, sensore di temperatura riduttore GND	46	Linea H CAN bus
20	Iniettore di benzina 4 (lato iniettore)	47
21	Iniettore di benzina 3 (lato iniettore)	48	Iniettore benzina 4 (Lato ECU benzina)
22	Iniettore di benzina 2 (lato iniettore)	49	Iniettore benzina 3 (Lato ECU benzina)
23	Iniettore benzinel (Lato ECU benzina)	50	Iniettore benzine 2 (Lato ECU benzina)
24	Iniettore di benzina 8 (lato iniettore)	51	Iniettore di benzina 1 (lato iniettore)
25	Iniettore di benzina 7 (lato iniettore)	52	Iniettore benzina 8 (Lato ECU benzina)
26	Iniettore di benzina 6 (lato iniettore)	53	Iniettore benzina 7 (Lato ECU benzina)
27	Iniettore di benzina 5 (lato iniettore)	54	Iniettore benzina 6 (Lato ECU benzina)

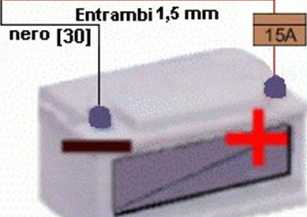

__ 0,5 mm rosso-bianco [35]		55	Iniettore benzina 5 (Lato ECU benzina)

rosso [28]

[36]bianco

[12) nero

[14]uerde [40]blu    ^

[13] giallo [39lrosso [38]rosa

+12V A la chiaue
