oscar n obd 4 6 8 cyl pl

• i r

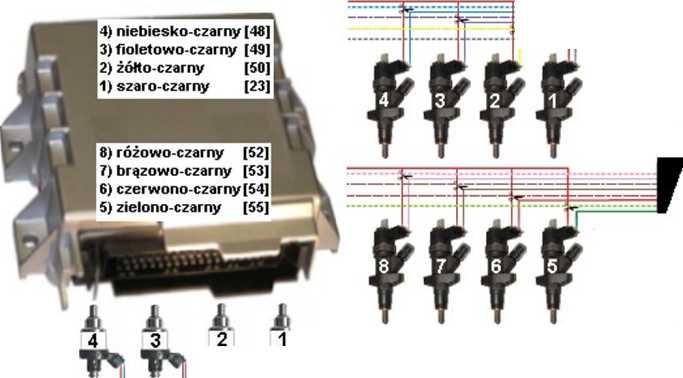

od Strony 4) niebieski [20] od strony ₃₎ fioletowy [21] wtryskiwaczy ₂) żółty ₂₂ benzynowych _1)szary j₅₁j

Wszystkie 0.75 mm

od strony ⁸> ^różowy I²⁴l oo strony 7) brązowy [25]

^ryskrwaczy _{6 czefW0}^ ₂₆ benzynowych ₅j_zjelony j_27]

Wszystkie 0.75 mm

1)    szary [7]

2)    żółty [34]

3)    fioletowy [6]

4)    niebieski [33]

+12V czerwony/biały oba 1mm[29]

8

Y

AJ

7

ji ijr

6    5

Y    Y

(1)    czarny [3]

(2)    biały [43]

(3)    niebieski [15]

(4)    czerwony [10]

5)    zielony [32]

6)    czerwony [5]

7)    brązowy [31]

8)    różowy [4]

Złącze diagnostyczne

(1)    niebieski [11]

(2)    żółty [37]

(3)    czarny [3]

(4)    czerwony [9]

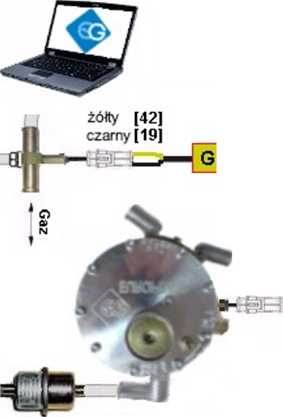

Czujnik temperatury ogrzewacza gazu

biały [16] czarny [19]

Czujnik ciśnienia

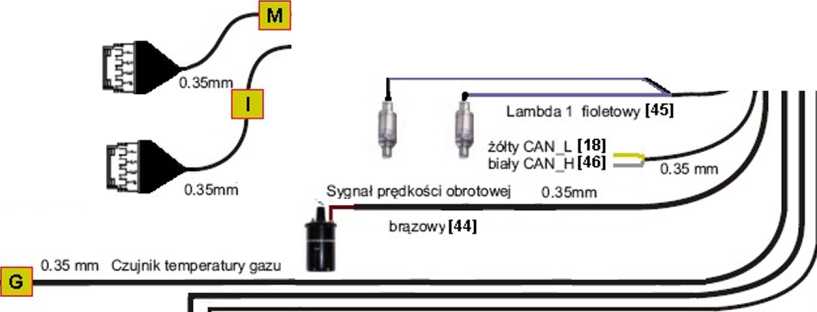

Lambda 2 fioletowo-czamy [17]

0.35mm

Czujnik poziomu paliwa

1 mm

czarny [2] niebieski [1]

V

1	+12V cewki zaworów gazowych	28	+12V z akumulatora
2	GND elektrozawór. GND wielozawór, GND wskazania	29	+12V wtryskiwacze LPG
3	GND złącze diagnostyczne. GND mapsensor	30	GND z akumulatora
4	Wtryskiwacz LPG 8	31	Wtryskiwacz LPG 7
5	Wtryskiwacz LPG 6	32	Wtryskiwacz LPG 5
6	Wtryskiwacz LPG 3	33	Wtryskiwacz LPG 4
7	Wtryskiwacz LPG 1	34	Wtryskiwacz LPG 2
8		35	+12V wskazania poziomu gazu + +12V zasilanie po kluczyku
9	+12V złącze diagnostyczne	36	+12V zasilanie konsolki
10	+12V zasilanie MAP sensora	37	Złącze diag.Rx
11	Złącze diag.Tx	38	Konsolka -BUZER
12	Konsolka - PRZYCISK	39	Konsolka -LED 4
13	Konsolka - LED 3	40	Konsolka LED 2
14	Konsolka - LED 1	41	Czujnik poziomu paliwa
15	MAP opcjonalnie podciśnienie	42	Temp. LPG w strumieniu gazu
16	Temp. Ogrzewacza gazu	43	MAP ciśnienie różnicowe
17	Wejście sonda lambda 2	44	Sygnał obrotów
18	Magistrala CAN linia L	45	Wejście sonda lambda 1
19	GND czujniki temperatury gazu + GND czujnika temperatury reduktora	46	Magistrala CAN linia H
20	4 Wtr. benzynowy od strony Wtr.	47
21	3 Wtr. benzynowy od strony Wtr.	48	4 Wtr. benzynowy od strony ECU benz.
22	2 Wtr. benzynowy od strony Wtr.	49	3 Wtr. benzynowy od strony ECU benz.
23	1 Wtr. benzynowy od strony ECU benz.	50	2 Wtr. benzynowy od strony ECU benz.
24	8 Wtr. benzynowy od strony Wtr.	51	1 Wtr. benzynowy od strony Wtr.
25	7 Wtr. benzynowy od strony Wtr.	52	8 Wtr. benzynowy od strony ECU benz.
26	6 Wtr. benzynowy od strony Wtr.	53	7 Wtr. benzynowy od strony ECU benz.
27	5 Wtr. benzynowy od strony Wtr.	54	6 Wtr. benzynowy od strony ECU benz.
i i 0.5mm czerwono-biały [35]		55	5 Wtr. benzynowy od strony ECU benz.

czeiwony[35]

p^mm biały [41] —czarny [21	1.5 mm Oba przewody
iN——-----	czarny [30]

czarny [2] niebieski [1]

Kon solka

biały '+ różowy

Buzzer

wszystkie 0.35mm —biały [36] czamy[12] zielony! 14] niebieski [40]^ żółty [13] czeiwony[39] różowy [38]

12V Po kluczyku
