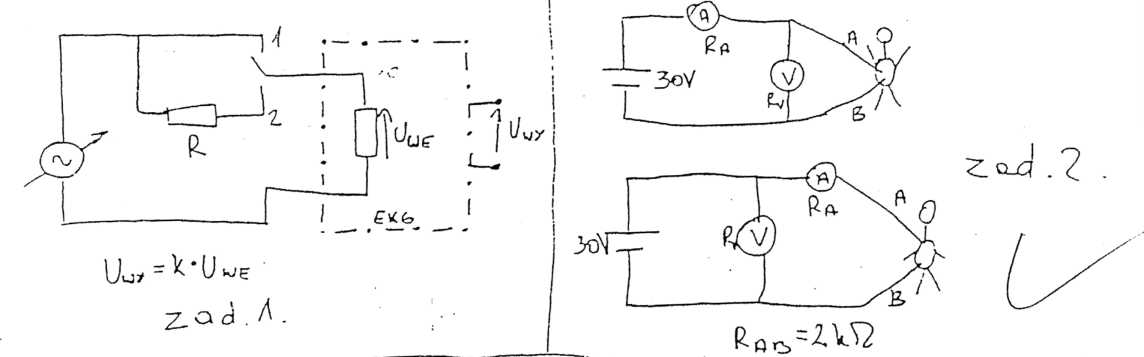

Określono rezystancję wejściową EKG w nieładzie jak na rysunku. Najpierw ustalono przełącznik w pozycji „1”. Na wejście urządzenia podano napięcie Ui*=2niV [ zmierzono wywołane tym napięcie ■wyjściowe. Następnie szeregowo z wejściem okładu włączono rezystor R=2MEł (pozycja przełącznika ^2T) i zwiększono napięcie źródła do wartości Uj~=3mV. uzyskując przy tym _Łtakie., samo napięcie wyjściowe. Ile wynosi R^? Jaki należy zastosować typ rezystora R, jaka powinna być jego tolerancja, aby uzyskać błąd pomiaru nie większy niż 2%. Jaką należy przyjąć moc tego rezystora?

JbCS>d / yf -• ^C'C_vG\ Ga. ......-w?

^yPrzy zabiegu galwanizacji mierzony jest prąd i napięcie przyłożone do pacjenta. Który z układów pomiarowych „la” czy „lb” należy uznać za poprawniejszy, jeśli R_A=10Q₇ a Ry=10MQ. Przyjąć rezystancję człowieka równą2k£L Odpowiedź uzasadnij.

\ ^ , _r Ą, ' .. , &mcJ.. £jojL / 3

^'Zaprojektować cewkę L=pJtdo szeregowego układu rezonansowego. Przewiduje się, że przez cewkę

będzie płynął prąd równy lOmA. Obliczyć pojemność i dobroć obwodu, jeśli częstotliwość rezonansowa

powinna wynosić 1MHz. ' •

W zakupionym w USA urządzeniu zastosowano przedstawiony na rys. filtr tłumiący zakłócenia 3 pochodzące z sieci energetycznej. Obliczyć, o ile procent będzie gorsza praca filtru tj. jak zmieni się jego transmisja zespolona, jeżeli będzie on używany w Polsce (częstotliwość sieci energetycznej w USA wynosi 60Hz).

' jeo / h _CT/7a/

400 /5

W układzie jak da rys. a działa źródło prądowe: przebieg prądu z tego źródła przedstawia rys.b. Obliczyć wartość skuteczną napięcia na obu elementach dla trzeciej harmonicznej przebiegu R=2kĄ L=0,5mH.

<C' c _VC\C '

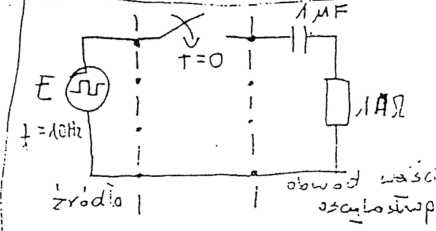

Na wejściu oscyloskopu dla separacji (wycięcia) składowej stałej sygnału włącza sie z wejściem szeregowo kondensator. Naszkicować jak będzie wyglądał obraz na ekranie oscyloskopu, jeśli na jego wejście zostanie podany sygnał jak na rys. ÓAo,
