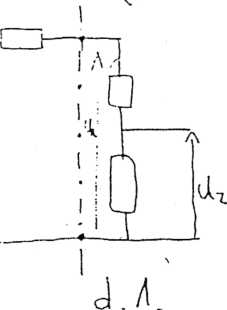

N lleży wykonać dzielnik sygnałów biologicznych w układzie jak na rys. Niestałość źródła powoduje powstanie podziału. Dobrać wartość, typ rezystorów i precyzję ich wykonania tak, aby dokładność podziału dzielnika była nie gorsza niż^ Zakres częstotliwości pracy układu mieścił się w przedziale od 0 do 200Hz~Jlezystancję obciążenia dzielnika przyjąćdużą.- Jaka powinna być moc znamionowa rezystorów dzielnika. ......'........... - -OT ♦*£££.---- .....
apięcie wejściowe układu sterującego diodą LED wynosi 4V. Z danych katalogowych wynika, że dla tej diody przy prądzie płynącym przez nią 6mA uzyskuje się spadek napięcia na niej równy około 2,2 V. Dobrać wartość i tolerancję rezystancji, typ i moc znamionową rezystora połączonego szeregowo z diodą. Jaka jest prawdopodobnie barwa świecenia tej diody?

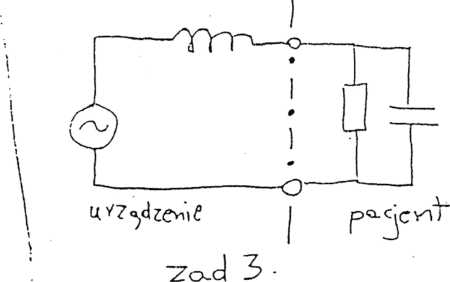

terapii prądami małej częstotliwości zespół urządzenie-pacjent można przedstawić w postaci modelu jak na rysunku, przyjmując: L=3mH, C=100pF, R=T0kQ, wartość skuteczną napięcia wejściowego IV a jego częstotliwość 50Hz. Obliczyć wartość maksymalną prądu płynącego przez pacjenta oraz podać wartość przesunięcia fazowego między prądem i napięciem.
ibliczyc zależność modułu transmitancji zespolonej K(j2rcf) od częstotliwości. Czy ta funkcja ma ekstremum? Narysować przebieg tej funkcji. Obliczyć moduł transmitancji dla f=50Hz.
,°2> / h
rzebieg napięcia niesinusoidalnego zawiera składową podstawową Uim=TV oraz drugą trzecią i piątą harmoniczną: ... h3=10%, h5=5%. Obliczyć wartość skuteczną napięcia oraz współczynnik zawartości harmonicznych. W ) ' . .
oT Dany jest układ jak na rys. W chwili t=0 otwarto wyłącznik k. Wyznaczyć i naszkicować przebiegi prądów [l i [2. Dla t<0 w układzie panował stan ustalony. E=5V, Rt=200Q, R2=T00Q, C=2mJF.
