Schemat elektryczny es175 2 i 0 2 najlepszy

Schemat elektryczny es175 2 i 0 2 najlepszy



A


Blinker rechts 6V / 18W

I B |

C

LU

Cl

Tachobeleuchtung

Leerlaufkontrolle

Ladekontrolle

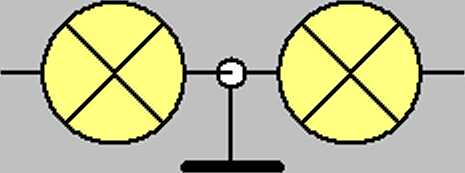

2x 6V /1,2W

6V /1,2W

6V /1,2W



1


2


3


83R

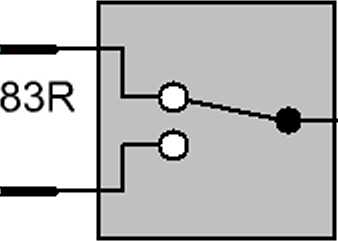

Blinkschalter


83

83L


Blinkgeber 2x21 W

49





Kabelsicherung


4 A

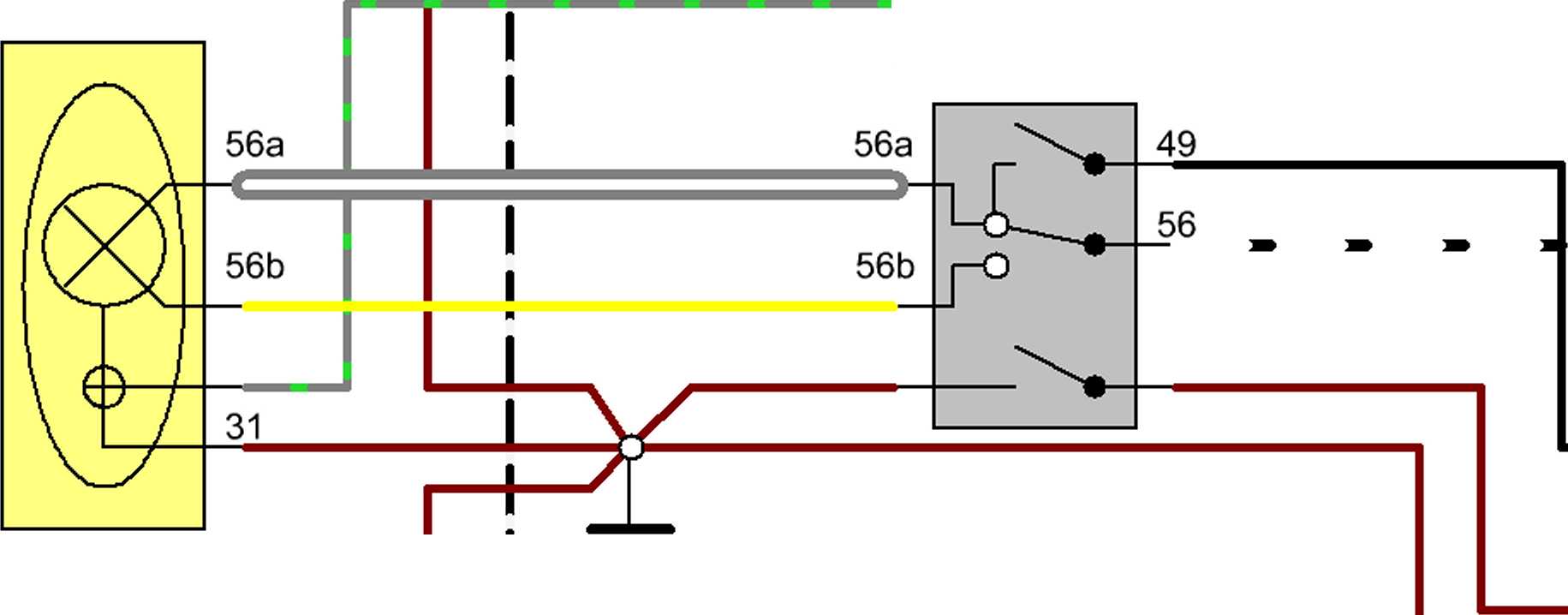

Scheinwerfer 6N/40/45 W

49a

Abblendschalter

Standlicht 6V 2W

Massepunkt am Scheinwerfer


Signalhorn 6V


83L


6V / 18W Blinker links


J


I


I


ł-

I

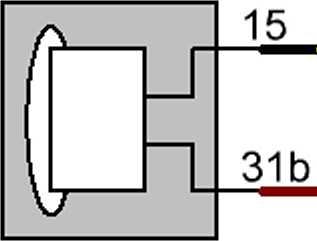

Zundspule


58

56

15/54

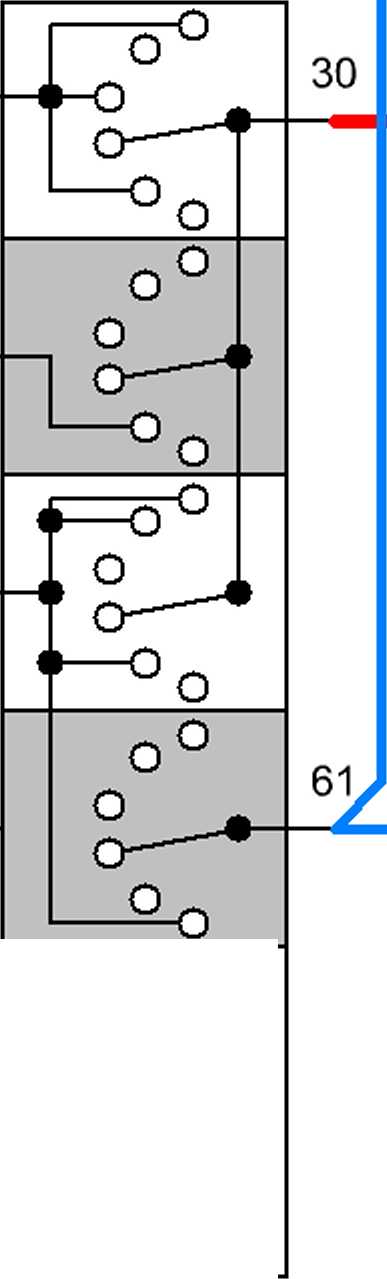

3    Licht

2 Standlicht 1 Ein 0 Aus

4    Parken

5    Anschieben


Sicherungshalter

30

16 A

31

16 A

31


— + Akkumulator 6V /12Ah

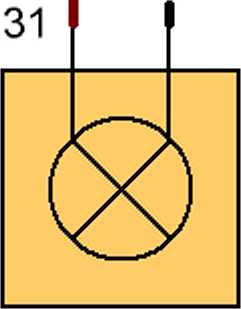

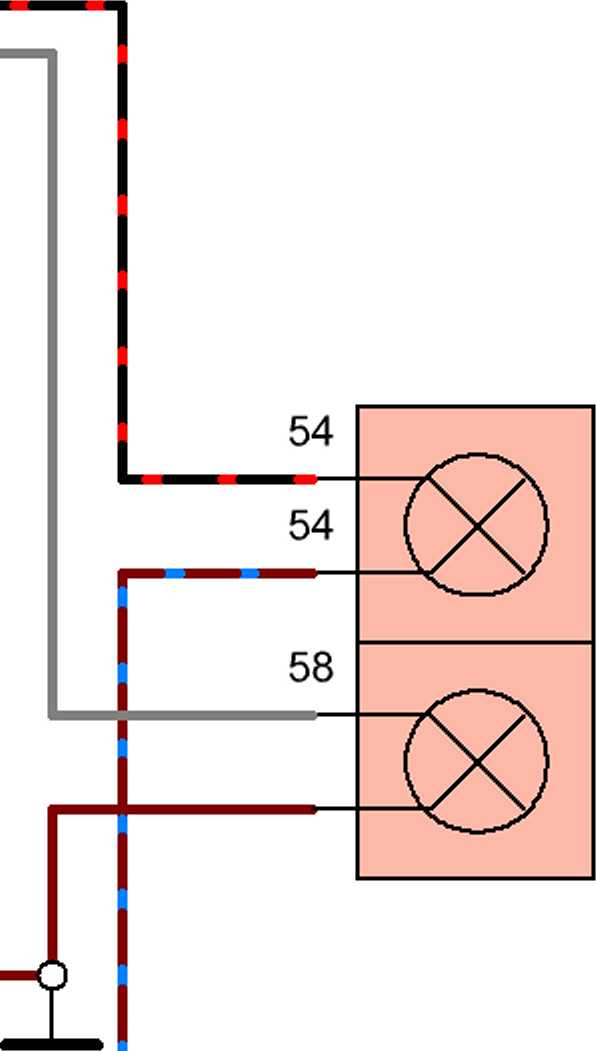

Stopplicht 6V / 18W

Rucklicht

6V/5W

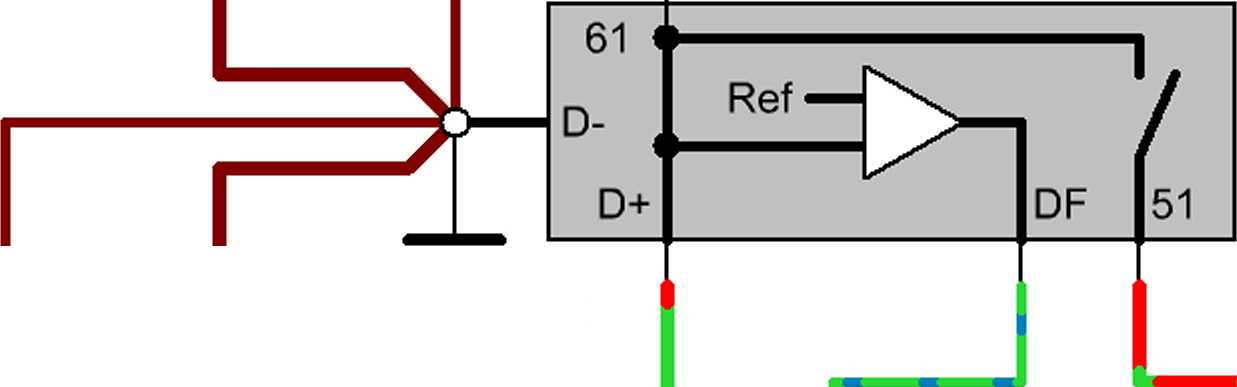

Gleichstrom- Regler

Massepunkt am Regler


Zundkerze

ISOLATOR


31


Leerlaufschalter

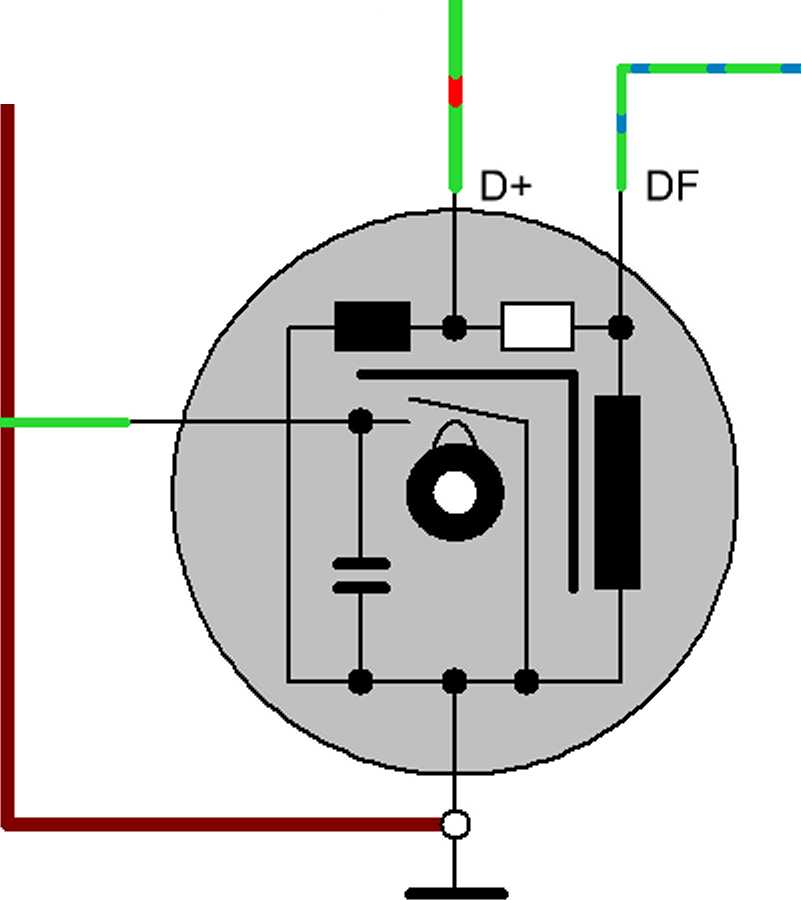

Gleichstrom-

Lichtmaschine


Stopplicht-Schalter



Massepunkt Lichtmaschine

Anderungen

Datum

Name

Bezeichnung:

Schaltplan ES 175/2 - 250/2

Blattzahl:

Datum

Name

gez.:

17.03.2010

H.Moser

1 von 1

gepr.:

Blatt-Nr.:

Kabelstarken: 1,5 n

- 0,75D

Zeichnungs-Nr.:

Version 1.0


4
