ZŁĄCZA SAMOCHODEWE AUDIO GRUNDIG

Złącza radioodbiorników samochodowych firmy Grundig

Złącze I

Sekcja III Sekcja II Sekcja I    Sekcja III Sekcja II Sekcja I

Złącze I

Sekcja 1 dodatkowa				Sekcja II głośniki		Sekcja II zasilanie
1	linę out RL	11	Auxin	1	RR+	1	scv
2	linę out RR	12	Aux GND	2	RR-	2	Telefon MUTE
3	linę out GND	13	CD-Bus	3	FR+	3	-
4	linę out FL	14	-	4	FR-	4	Zapłon (klema 15)
5	linę out FR	15	CD-Bus GND	5	FL+	5	Antena
6	+Booster	16	+A Zmieniacz CD	6	FL-	6	Oświetlenie
7	RXD	17	+U Zmieniacz CD	7	RL+	7	+14V (klema 30)
8	TXD	18	CD-NFGND	8	RL-	8	GND
9	GND	19	CD-NF Left
10	Subwoofer NF	20	CD-NF Right

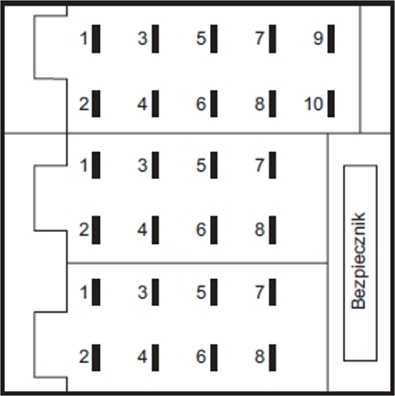

Złącze II

Złącze II

Sekcja I dodatkowa		Sekcja II głośniki		Sekcja II zasilanie
1	TXD	1	RR+	1	SCV
2	RXD	2	RR-	2	Telefon MUTE
3	+A Zmieniacz CD	3	FR+	3	-
4	+U Zmieniacz CD	4	FR-	4	Zapłon (klema 15)
5	GND (masa)	5	FL+	5	Antena
6	GND (masa)	6	FL-	6	Oświetlenie
7	Linę out FR	7	RL+	7	+14V (klema 30)
8	Linę out RR	8	RL-	8	GND
9	Linę out FL
10	Linę out RL
