Laboratorium Elektroniki cz I 7

190

190

lj *o

	Generator
-	1kHz

Zasilacz

obwodu

kolektora

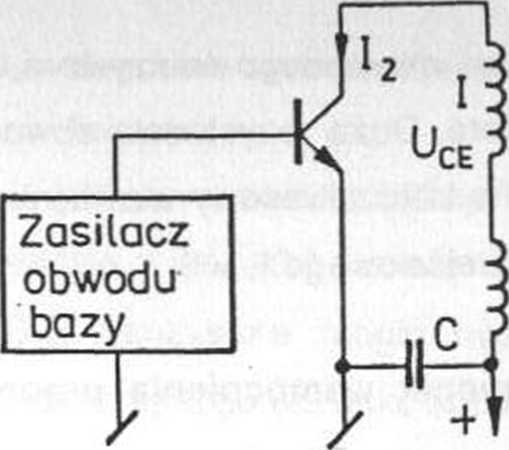

Rys. 10.4. Podstawowy układ do pomiaru parametru hybrydowego tranzystora bipolarnego

10.3.    Tematy sprawdzające

1.    Uzasadnić schemat pomiaru hn_e.

2.    Uzasadnić schemat pomiaru hi_2e.

3.    Uzasadnić schemat pomiaru h2i_e.

4.    Uzasadnić schemat pomiaru h^e-

5.    Jaki sens fizykalny ma parametr hn_e? Uzasadnij to.

6.    Jaki sens fizykalny ma parametr h_21e? Uzasadnij to.

7.    Jak i dlaczego zmieni się parametr h_21e, jeżeli tranzystor włączymy inwersyjnie?

10.4.    Aparatura pomiarowa

W ćwiczeniu wykorzystywany jest tylko przyrząd fabryczny P-561. Układ pomiarowy żądanego parametru wybierany jest z klawiatury, podobnie jak i zakres mierzonych wartości parametru. Wartość parametru odczytywana jest bezpośrednio na mierniku wskazówkowym. Badany tranzystor wkładany jest do podstawki stanowiącej wyposażenie przyrządu. Punkt pracy tranzystora (określony przez napięcie Uce • prąd kolektora lc) ustalony jest przez odpowiednie nastawy (skokowo przełącznikami i płynnie potencjometrami) zasilacza kolektorowego i zasilacza obwodu bazy.

10.5. Program ćwiczenia

10.5.1. Zapoznanie się z budową i obsługą miernika

10.5.2. Badanie tranzystora BC 107 (tranzystora epiplanarnego, małej mocy, małej częstotliwości), dla którego UcEma* = 45 V, lemat = 20 mA, lemat = 100 mA, P_max = 300 mW (parametry graniczne)

a)    Pomiary parametrów hn_e, hi_2e, h₂i_e. h&e dla dwóch punktów pracy, np.:

Pi[U_Cei = 10 V, l_Ci = 15 mA]    (P = 150 mW)

P₂[U_CE2= 5 V, l_C2 = 2 mA]    (P= 10 mW).

b)    Zdejmowanie charakterystyk hi_je = f(lc). Uce = 10 V dla prądu lc zmienianego w zakresie dwóch dekad (czyli 0,2-20 mA).

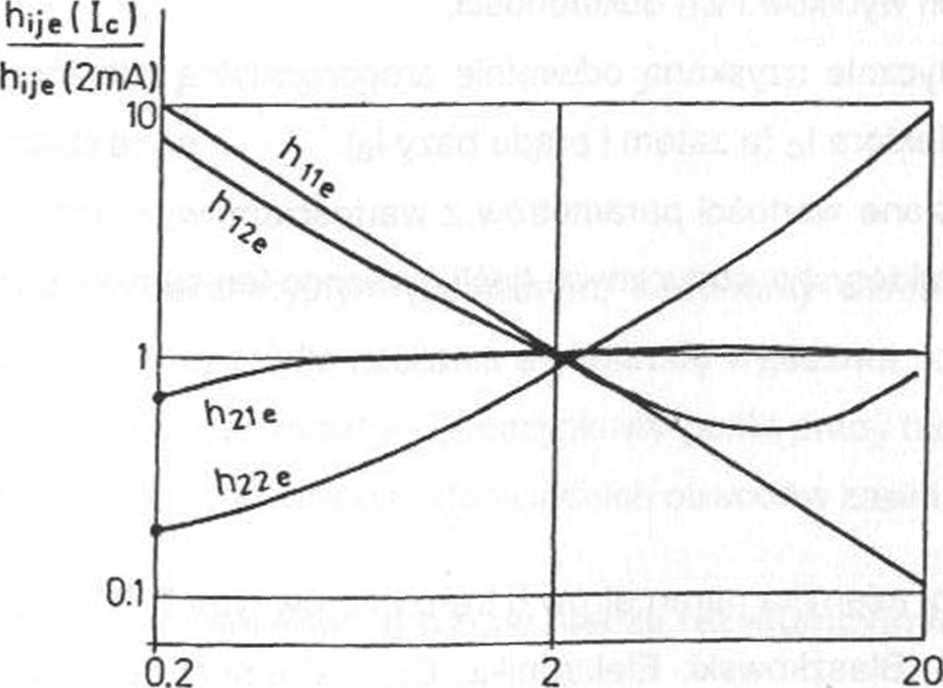

Przykładowe charakterystyki, które można znaleźć w katalogach, mają przebiegi jak na rys. 10.5.

I_c (mA)

Rys. 10.5. Typowa zależność parametrów hybrydowych hjj, tranzystora bipolarnego od prądu kolektora

Uwaga!

Zmieniając punkt pracy tranzystora, należy nieustannie sprawdzać moc wydzielaną na tranzystorze P_max = lc- U_Ce, aby nie przekroczyć jej dopuszczalnej wartości (dla tranzystora BC 107-300 mW).

c) Dla punktu pracy P₂ zmierzyć parametry hn_e, hi_2e, h_21e tranzystora w połączeniu inwersyjnym (zmieniając rolami kolektor z emiterem).
