®Mur jednowarstwowy spoinowany


MURY Z CEGIEŁ I BLOKÓW DIN 105, 106, 398, 1053, 18151-53


ŚCIANY MUROWANE

Rodzaje cegieł i bloków:

DIN 105    Cegła ceramiczna

DIN 106    Cegła wapienno-piaskowa

DIN 398    Cegła z żużla wielkopiecowego

DIN 4165    Bloki gazobetonowe

DIN 18149 Bloki wielootworowe z betonu lekkiego

DIN 18151 Pustaki z betonu lekkiego

DIN 18152 Cegły i bloki pełne z betonu lekkiego

DIN 18153 Pustaki z betonu

20


/'TN Mur jednowarstwowy z izolacją termiczną od zewnątrz


Wszelkie mury należy wykonywać zgodnie z zasadami wiązania cegieł lub bloków w układzie poziomym, pionowym i w grubości muru. Dla murów dwuwarstwowych -> © - ® strop powinien opierać się wyłącznie na warstwie wewnętrznej. Warstwy muru dwuwarstwowego należy łączyć ze sobą kotwami z drutu 0 3 mm, co najmniej 5 szt./m2. Rozstaw kotew w kierunku pionowym powinien wynosić 25 cm, a w kierunku poziomym 75 cm.


Mur jednowarstwowy z izolacją termiczną od zewnątrz



Określenie

Skrót

określenia

Długość

cm

Szerokość

cm

Wysokość

cm

Format cienki

FC

24

11,5

5,2

Format normalny

FN

24

11,5

7,1

1 1/2 formatu normalnego

1 1/2 FN

24

11.5

11.3

2 1/2 formatu normalnego

2 1/2 FN

24

17,5

11.3

© Wymiary cegieł wg DIN 105

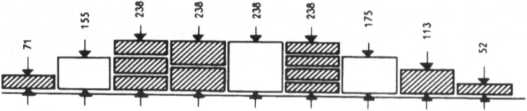

(12) Współzależność wymiarowa wysokości cegieł


©


®Mur jednowarstwowy z izolacją termiczną od wewnątrz


©




Grubość ścian piwnic cm

Wysokość poziomu terenu ponad podłogą piwnic (h) w m przy pionowym, stałym obciążeniu ściany:

> 50 kN/m

< 50 kN/m

36,5

2,50

2,00

30

1,75

1,40

24

1,35

1,00

Minimalne grubości ścian piwnicznych


©


©Mur dwuwarstwowy ze szczeliną powietrzną


®Mur dwuwarstwowy bez szczeliny powietrznej


Grubość

usztywnianych ścian

nośnych

cm

Wys.

kondygnacji

m

Ściany usztywniające od 1 do 4 | od 5 do 6 kondygn. od góry

Odstęp

m

Długość

11,52d<17,5

2=3,25

grubość w cm

54,50

£1/5

17,5 2d <24

£11,5

£17,5

2:6,00

wysokości

24 2d <30

=3,50

28,00

30 2d

=5,00

Grubości, odstępy i długości ścian usztywniających


Mur dwuwarstwowy otynkowany


24    15

W—365

Mur jednowarstwowy z bloków o wysokiej izolacyjności termicznej


@


Wymiary w cm

Grubo

11.5

ść ściany w cm 17,5 | 24

30

£36,5

Bruzdy z zachow. wiązania cegieł

Szerokość

Poz. ost. grub. ściany

2 51 £11,5

2 63,5 £17,5

2 76 £24

Szczeliny

frezowane

Szerokość

Głębokość

^ grubości ściany 22 | 23 | 24

S6

Min. odstęp bruzd i szczelin Odstęp otworów Odstęp od połączeń ścian

199

£36,5

£24

Dopuszczalne (bez sprawdzenia statycznego) bruzdy i szczeliny pionowe w ścianach


©


65
