Porównanie skuteczności ciągu

100

110

o

©Wpływ przekroju górnej części komina na ciao

komina na ciąg

—r 1,00

S 1.5 Hh

10/25

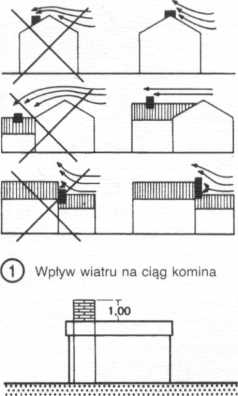

© Wysokość komina ponad dach i nadbudówki

10/10

12/12

14/14

16/16

18/18

20/20

30/30

© Komin do montażu ręcznego 0

/Tq\ Komin do montażu ręcznego

(wentylowany) z przewodem went.

©

KOMINY

DIN 18150,18160 -> CD

Kominy w budynkach odprowadzają gazy spalinowe z palenisk ponad dach do atmosfery. Własny kanał kominowy powinny mieć: paleniska niegazowe o znamionowej wydajności cieplnej

>    20 kW, paleniska gazowe o wydajności >30 kW, każde palenisko w budynku wyższym niż 5 kondygnacji, każdy kominek otwarty, palenisko kuźnicze, każde palenisko otwarte, każde palenisko z palnikiem i nadmuchem powietrza.

Do wspólnego komina można podłączyć do trzech palenisk na paliwo stałe lub płynne o znamionowej wydajności cieplnej < 20 kW, lub trzy paleniska gazowe o wydajności < 30 kW. Kanały powinny mieć przekrój kołowy lub prostokątny > 100 cm² (najmniejszy wymiar boku > 10 cm), proporcja boków przekroju nie powinna przekraczać 1:1,5. Najmniejsza skuteczna wysokość komina > 4 m (dla wspólnych kominów > 5 m). Wylot komina nad dachem o nachyleniu > 20° co najmniej 40 cm powyżej kalenicy dachu ©. Dla dachów o nachyleniu połaci < 20° odległość ta © powinna wynosić >1,0 m, Dla dachów z choć jedną ścianką attykową wylot komina > 1,0 m ponad attyką ->©. Jeśli na dachu występują nadbudówki o wysokości H, w odległości od komina <1,5, to komin należy wyprowadzić

>    1,0 m nad koronę nadbudówki. Wymiary minimalne otworów do czyszczenia 10 x 18 cm (szerokość x wysokość). Ich położenie > 20 cm poniżej otworu przyłączeniowego najniższego paleniska. Kominy, których wyloty są od góry trudno dostępne, powinny mieć otwory wycierowe powyżej dachu lub w przestrzeni poddasza. Materiały na kominy: jednowarstwowe kształtki z betonu lekkiego DIN 18150, cegła murarska DIN 105, cegła wapienno-piaskowa pełna DIN 106, cegła z żużla wielkopiecowego DIN 398. Materiały na kominy trój warstwowe: a) kształtki wewnętrzne z betonu lekkiego DIN 18147 lub szamoty DIN 18147, b) kształtki zewnętrzne z betonu lekkiego, cegły, dziurawki pionowej DIN 105, cegły wapienno-piaskowej DIN 106, cegły z żużla wielkopiecowego DIN 398, bloków ga-zobetonowych DIN 4165. Na izolację wewnętrzną używać materiałów izolacyjnych wg DIN 18147. Lica komina nad połacią dachową zatrzeć tynkiem o grubości 5-10 mm. Obudowa wylotu komina: płytki łupkowe, gonty łupkowe, płyty włóknoce-

Komin wentylowany

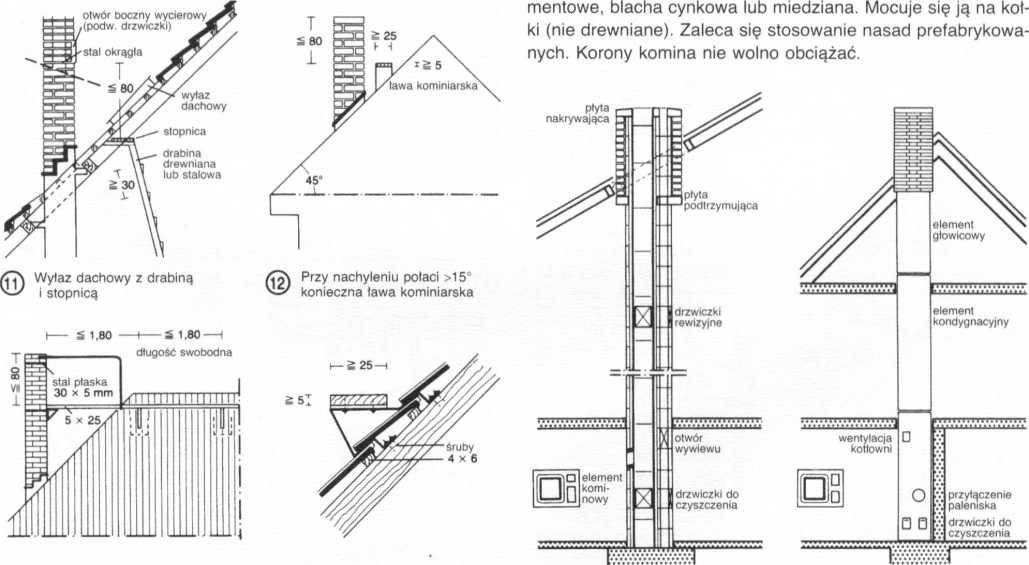

-Długość i zamocowanie '*3' ławy kominiarskiej

Mocowanie ławy do krokwi jest pewniejsze niż do łat

(15) Komin montowany z elementów

® Komin z elementów o wysokości 1 kondygnacji
