Kominek otwarty jednostronnie ze strefą bezpieczeństwa

Kominki otwarte jednostronnie w sąsiadujących pomieszczeniach

Kominki otwarte-* Qp    KOMINKI

Kominki nie powinny być budowane w pomieszczeniach o powierzchni mniejszej niż 12 m². Każdy kominek powinien mieć własny kanał dymowy -»©-© Przekrój kanału dymowego zależy od wielkości paleniska . Kominek i kanał dymowy powinny znajdować się bezpośrednio koło siebie Skuteczna wysokość komina od czopucha wlotowego do wylotu komina > 4,5 m. Połączenia ukośnych przewodów kominowych 45° i ©. Otwory powietrza zasilającego najlepiej umieszczać w podstawie kominka (z przodu lub z boku) ->© Używać drewna z niewielką ilością żywicy (bukowe, dębowe, brzozowe lub z drzew owocowych). Kominki zużywają dużo powietrza podczas spalania, dlatego w wypadku bardzo szczelnych okien i drzwi wskazane jest wykonanie kanału powietrza zasilającego -»©. Odległość elementów budowlanych oraz mebli wbudowanych z palnych materiałów od otworu paleniska powinna wynosić > 80 cm -»© i (7). Kominki otwarte muszą być stabilne i wykonane z materiałów niepalnych klasy A1 wg DIN 4102 cz. 1. Palenisko, ścianki okalające, popielnik oraz okap powinny być wykonane z cegły lub płyt szamotowych. Do budowy komina dymowego należy stosować cegłę kominówkę dobrej jakości. Można również stosować beton ognioodporny lub żeliwo (DIN 1691). Okap buduje się też z blachy stalowej, miedzianej lub mosiężnej 2 mm.

©

Kominek otwarty jedno- i dwustronnie w sąsiadujących pomieszczeniach

Kominek otwarty dwustronnie ze strefą bezpieczeństwa

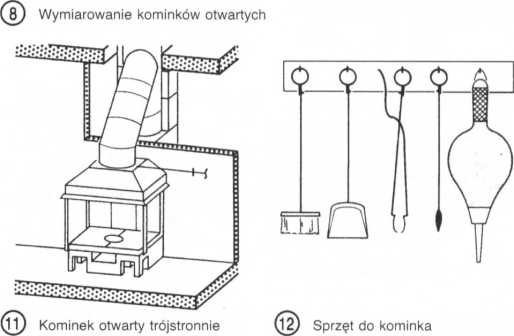

Typ		Otwarty jednostronnie					Otwarty dwustr.			Otwarty trójstronnie
		1	2	3	4	5	6	7	8	9	10	11
Pow. pomieszcz.		matę	16-	22-	30-	33-	25-	35-	pow.	35-	45-	pow.
(nr)		pokoje	22	30	35	40	35	45	48	45	55	55
Kubatura pomieszcz.		matę	40-	60-	90-	105-	60-	105-	pow.	105-	150-	pow.
(m^3)		pokoje	60	90	105	120	105	150	150	150	150	200
Powierzchnia otworu paleniska (cm^2)		2750	3650	4550	5750	7100	5000	6900	9500	7200	9800	13500
Wymiary otw. pal. w		60/	70/	80/	90/	100/
świetle (cm^2)		46	52	58	64	71
Średnica przewodu dymowego 0 (cm)		20	22	25	30	30	25	30	35	25	30	35
Wymiary (cm)	A	22,5	24	25,5	28	30	30	30	30	30	30	30
	B	13,5	15	15	21	21	-		-	-	-	-
	C	52	58	64	71	78	50	58	65	50	58	65
	D	72	84	94	105	115	77		108	77	90	114
	E	50	60	65	75	93	77	90	108	77	90	114
	F	19,5	19,5	22,5	26	26	27,5	30	32,5	27,5	30	32,5
	G	42	47	51	55	59	64	71	82	64	71	82
	H	88	97	104,5 120		129	80	88	95	80	88	95
	I	6	6	6	7	7	6,4	6,4	6,4	6,4	6,4
Masa (kg)		165	180	310	385	470	225	300	405	190	255	360

©Odległości od otworu paleniska do /<y\ Ochrona podłóg palnych przed elementów z materiałów palnych viy paleniskiem przez użycie dolnego (w cm)    wlotu powietrza
