NEUFERT6 fiz bud,ochr bud

Dach blaszany połączyć w ka-

© Szkielet stalowy połączyć meta- /7N lenicy i przy okapie z przewo-licznie z przewodami dachowy-    darni odprowadzającymi (ścia-

mi oraz uziemiającymi    ny z drewna)

Główne elementy urządzenia odgromowego

©Pokrycie z blach aluminiowych jako zwód

połączenie z okładziną ściany

• blacha aluminiowa min. 0,5 mm

©

Okładzina ścian z blach aluminiowych jako przewód odprowadzający

Dach i ściany z blach aluminio-^>s^ wych

Kominy w kalenicy zaopatrzyć w zwody w postaci ram z kątowników stalowych

® Komin ze zwodem prętowym przyłączonym do przewodu poziomego

Żerdzi dachowej prądu trójfazo-wego nie podłączać bezpośre-'*3' dnio do zwodów - pozostawić przerwę iskrową 3 cm

©Wszystkie nadbudówki metalowe i rury wentylacyjne połączyć z urządzeniem odgromowym

/C\ Pręt zwodowy na kominie w po-bliżu okapu połączyć z rynną dachową

OCHRONA ODGROMOWA

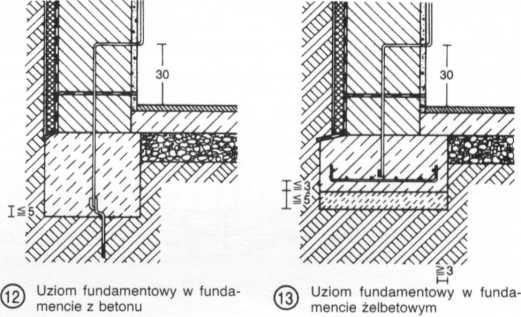

Uziom może być wykonany z taśm metalowych, rur lub ptyt bez izolacji umieszczonych w gruncie tak głęboko, aby rezystancja rozpływu była jak najmniejsza © i ©. Wartość rezystancji rozpływu zależy od rodzaju gruntu oraz jego wilgotności ©. Zadaniem uziomu jest szybkie i równomierne odprowadzenie prądu piorunowego do gruntu. Rozróżnia się uziomy głębokie i przypowierzchniowe. Uziomy przypowierzchniowe wykonuje się w postaci pierścieniowej lub liniowej. Można je umieścić w betonie fundamentu -> © i ©. Uziomy prętowe są wykonane z rur, prętów okrągłych lub kształtowników o otwartym przekroju wbijanych w ziemię. Jeśli umieszczone są w ziemi na głębokości większej od 6,0 m, można je również rozpatrywać jako uziomy głębokie. Uziomem promienistym nazywamy uziom wykonany z pojedynczych taśm, wychodzących promieniście z jednego punktu lub uziomu taśmowego.

W przypadku dachów i ścian pokrytych blachą aluminiową, cynkową lub stalową ocynkowaną -> © - © przewody odprowadzające należy wykonywać z aluminium lub stali. Przewodów miedzianych (gołych i ocynkowanych) nie wolno stosować.

Rodzaj gruntu	Bagnisty	II, glina, gleba upr.	Piasek wilg.	Żwir wilg.	Piasek lub żwir suchy	Grunt kamienisty	Rezystancja rozpływu («)
Uziom wstęgowy, dług. (m)	12	40	80	200	400	1200	5
Uziom rurowy, głęb. (m)	6	20	40	100	200	600
Uziom wstęgowy, dług. (m)	6	20	40	100	200	600	10
Uziom rurowy, głęb. (m)	3	10	20	50	100	300
Uziom wstęgowy, dług. (m)	4	13	27	67	133	400	15
Uziom rurowy, dług. (m)	2	7	•14	34	70	200
Uziom wstęgowy, dług. (m)	2	7	13	33	67	200	30
Uziom rurowy, głęb. (m)	1	3	7	17	33	100
► jeszcze ekonomiczne					i już nieekonomiczne

\) Rezystancja rozpływu uziomów wstęgowych i rurowych w różnych rodzajach gruntu

©Dla elementów stalowych z urządzeniem elektrycznym wbudować odgromnik
