ŚWIATŁO DZIENNE

Pozycja Słońca, zacienienie, pomoce techniczne

Dla wyznaczenia i sprawdzenia rzeczywistego nasłonecznienia lub zacienienia zarówno zewnątrz, jak i wewnątrz budynku, w zależności od położenia geograficznego, pory dnia i roku, istniejącej zabudowy (np. otoczenia), stosuje się następujące pomoce:

-    Wykreślna konstrukcja cienia:

Cień rzucany przez budynek konstruuje się za pomocą rzutowanej (pozornej) drogi Słońca -> ©, w rzucie poziomym i pionowym. Np. chcemy znaleźć zacienienie podwórza w Kassel (51° szer. płn.) 21 marca godz. 16,00. Słońce widać wtedy pod azymutem a_s1 = 245° i na wysokości Ysi = 20°—> ® i ©. Plan sytuacyjny orientujemy wg północy. Kierunek cienia jest określony przez poziome krawędzie budynku, a więc równoległe przesunięcie kierunku promieni słonecznych (a_s1 = 245°) przez naroża budynku. Długość cienia określa się przez pionowe krawędzie budynku, zatem przez „przewrócenie” rzeczywistej wysokości budynku h i naniesienie wysokości kątowej 20°. Punkt przecięcia z kierunkiem cienia daje długość cienia.

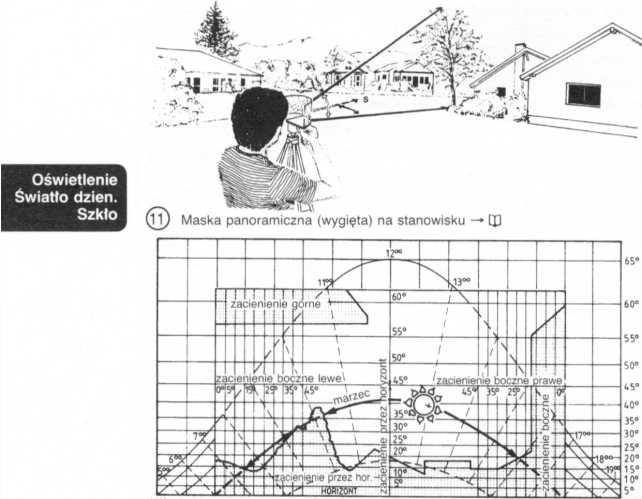

-    Maska panoramiczna:

Dla całych Niemiec sporządzono rzuty pionowe A4 („patrząc” na południe), które pokazują przebieg drogi Słońca, z danymi o azymucie i wysokości kątowej, z porą dnia i roku. Maski panoramiczne przeznaczone do kopiowania na przezroczystej folii, w zależności od badanej miejscowości, wygina się w kierunku możliwego położenia Słońca -> (ii). Patrząc przez maskę można każdy wpływ otoczenia (także zacienienie górne) nanieść na podaną drogę Słońca w skali 1:1 -> ©• Potem folia służy do analizy ew. zacienienia lub nasłonecznienia danej części budynku w rzeczywistej skali.

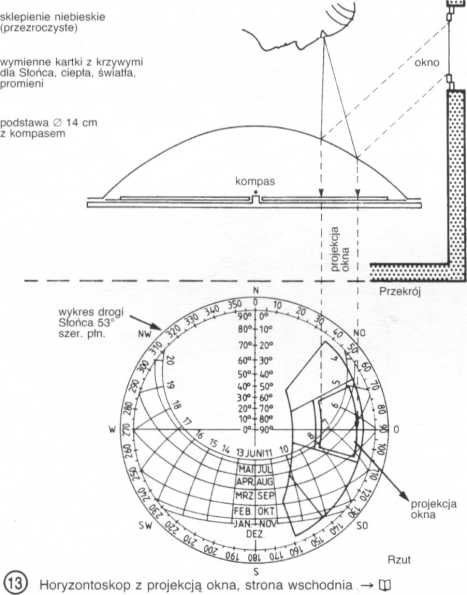

-    Horyzontoskop:

Jest to przyrząd pomocniczy pokazujący rzeczywiste nasłonecznienie i cienie na placu budowy i koło /w budynku. Składa się z przezroczystego slkepienia niebieskiego, kompasu, podstawy i wymiennych arkuszy z krzywymi, stosowanych zależnie od celu (światło, ciepło). Zasada horyzontoskopu polega na konstruowaniu rozkładu oświetlenia, np. w pokoju -* ©■ W określonym punkcie pokoju za pomocą wycinka okna rzutowanego na sklepienie niebieskie i zarazem na pod nim leżący arkusz można rozpoznać rzeczywisty wycinek otworu, przez który wpada światło. Jest stąd możliwe dla każdego punktu pokoju, w zależności od orientacji budynku, dla każdej pory dnia i roku znaleźć rozkład oświetlenia poko-ju ©.

-    Symulacja modelowa:

Dla symulacji (wyznaczenia) dokładnego rocznego przebiegu zacienienia lub nasłonecznienia w budynku i koło niego, zaleca się wykonać badania na modelu w skali ze sztucznym słońcem (o świetle równoległym) -> ©.

Sztuczne stońce (Politechnika w Darmstadt, wydział Architektury)
