Katalog części Koło jezdne kpl

Instrukcja obsługi, katalog częłcl - Ul 25/1

KOLO

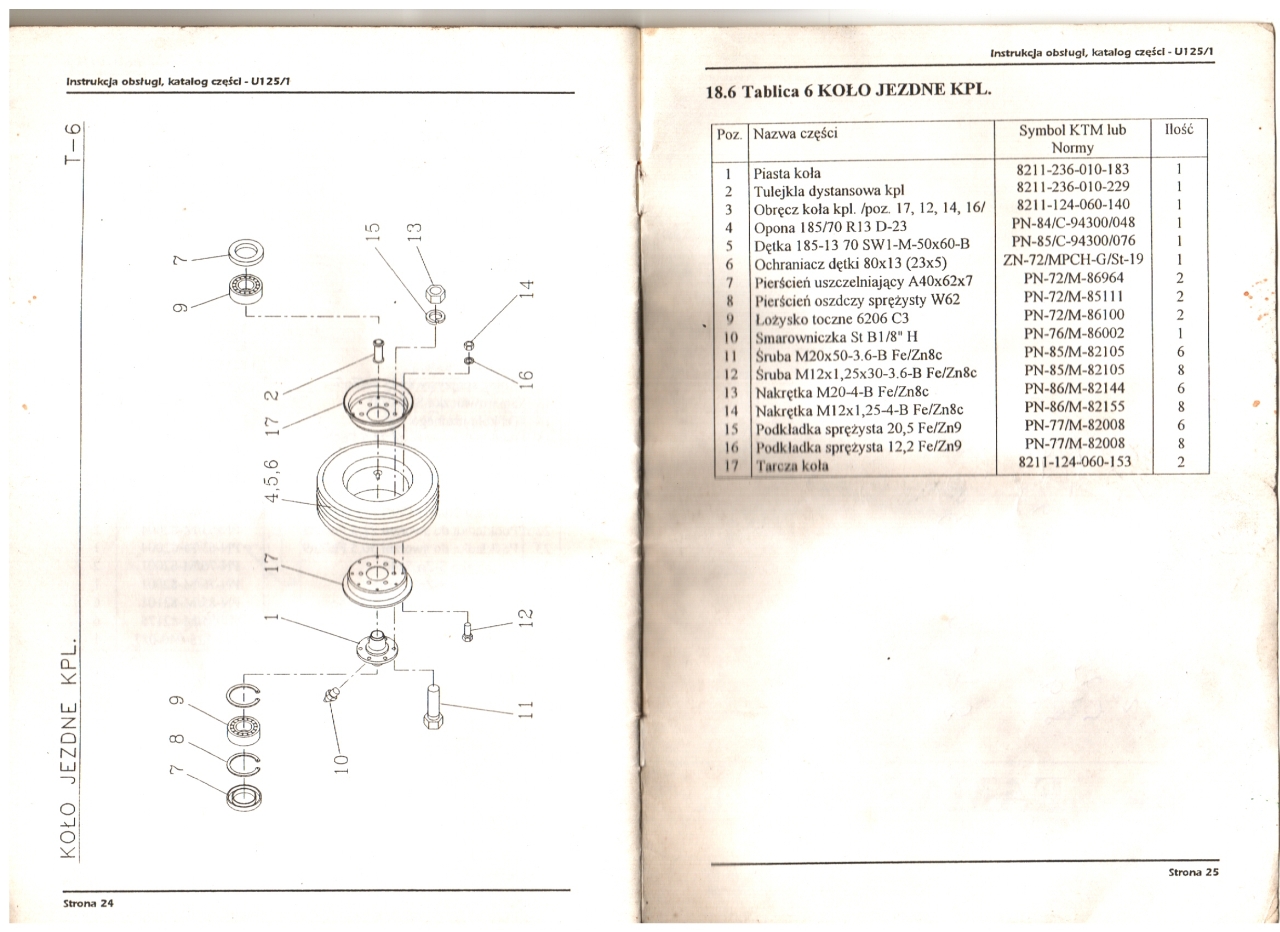

18.6 Tablica 6 KOLO JEZDNE KPL.

Poz	Nazwa części	Symbol KTM lub Normy	Ilość
1	Piasta kola	8211-236-010-183	1
2	Tulejkla dystansowa kpi	8211-236-010-229	1
3	Obręcz kola kpi. /poz. 17, 12, 14, 16/	8211-124-060-140	1
4	Opona 185/70 R!3 D-23	PN-84/C-94300/048	1
5	Dętka 185-13 70 SWl-M-50x60-B	PN-85/C-94300/076	1
6	Ochraniacz dętki 80x13 (23x5)	ZN-72/MPCll-G/St-19	1
7	Pierścień uszczelniający A40x62x7	PN-72/M-86964	2
H	Pierścień oszdczy sprężysty W62	PN-72/M-85111	2
V	1 ożysko toczne 6206 C3	PN-72/M-86100	2
10	Smarowniczka St BI/8" 11	PN-76/M-86002	i
II	Śruba M20x50-3.6-B Fc/Zn8c	PN-85/M-82105	6
12	Śruba Ml2x1,25x30-3.6-B Fc/Zn8c	PN-85/M-82I05	8
13	Nakrętka M20-1-B Fe/Zn8c	PN-86/M-82144	6
14	Nakrętka MI2xl,25-4-B Fe/7.n8c	PN-86/M-82I55	8
15	Podkładka sprężysta 20,5 Fc/Zn9	PN-77/M-82008	6
10	Podkładka sprężysta 12,2 Fc/Zn9	PN-77/M-82008	8
17	t ai cza kołu	8211-124-060-153	2

Strona 25
