Katalog części Przedłużacz

Instrukcja obsługi, katalog części - Ul 25/7

I

PRZEDŁUŻACZ

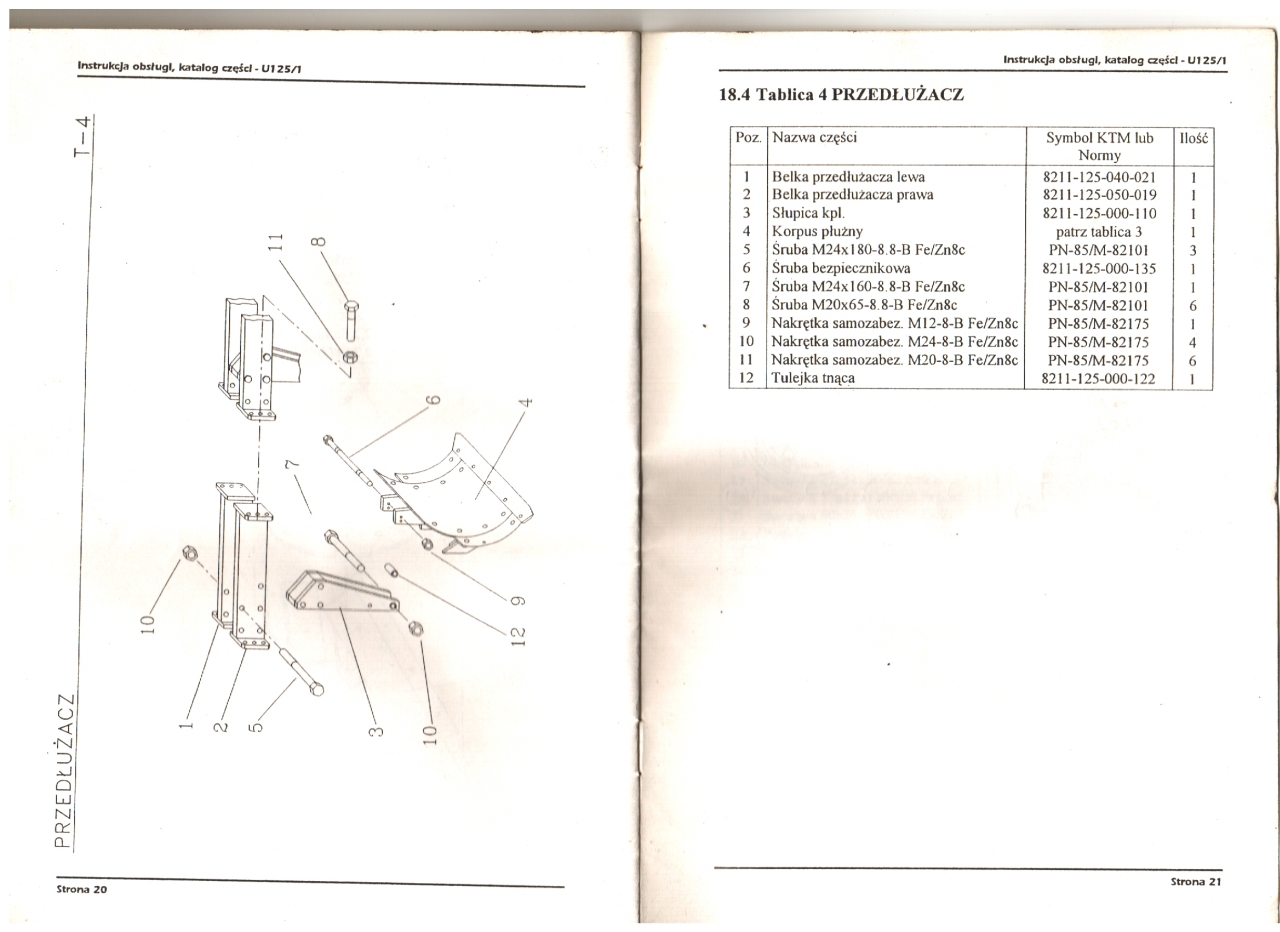

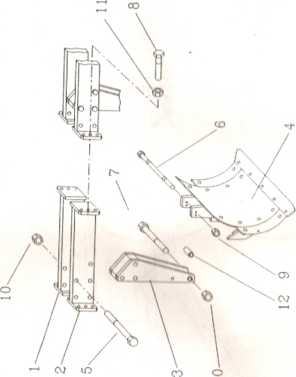

18.4 Tablica 4 PRZEDŁUŻACZ

Poz.	Nazwa części	Symbol KTM lub Normy	Ilość
1	Belka przedłużacza lewa	8211-125-040-021	1
2	Belka przedłużacza prawa	8211-125-050-019	1
3	Słupicą kpi	8211-125-000-110	1
4	Korpus płużny	patrz tablica 3	1
5	Śruba M24x 180-8 8-B Fe/Zn8c	PN-85/M-8210I	3
6	Śruba bezpiecznikowa	8211-125-000-135	1
7	Śruba M24xl60-8 8-B Fe/Zn8c	PN-85/M-8210I	1
8	Śruba M20x65-8 8-B Fc/Zn8c	PN-85/M-82101	6
9	Nakrętka samozabez. MI2-8-B Fe/Zn8c	PN-85/M-82175	1
10	Nakrętka samozabez. M24-8-B Fe/Zn8c	PN-85/M-82I75	4
II	Nakrętka samozabez. M20-8-B Fe/Zn8c	PN-85/M-8217S	6
12	Tulejka tnąca	8211-125-000-122	1

Strona 21
