80003 Katalog części Podpora tylna kpl

Instrukcja obsługi, katalog części - Ul 25/1

ml

I

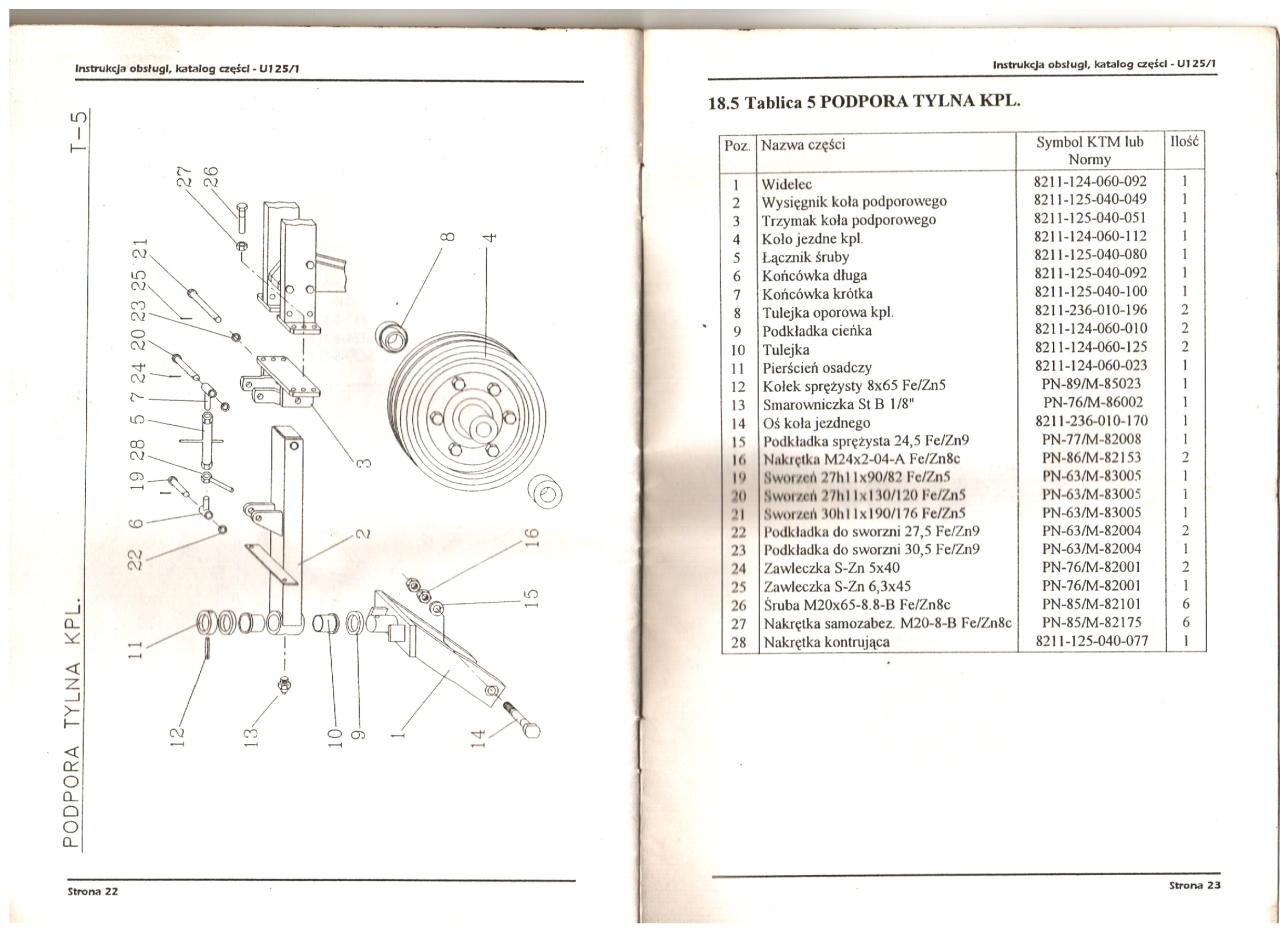

PODPORA TYLNA KPL.

18.5 Tablica 5 PODPORA TYLNA KPL.

Poz	Nazwa części	Symbol KTM lub Normy	Ilość
1	Widelce	8211-124-060-092	1
2	Wysięgnik kola podporowego	8211-125-040-049	1
3	Trzymak kola podporowego	8211-125-040-051	1
4	Kolo jezdne kpi.	8211-124-060-112	1
5	Łącznik śruby	8211-125-040-080	1
6	Końcówka długa	8211-125-040-092	1
7	Końcówka krótka	8211-125-040-100	1
8	Tulejka oporowa kpi.	8211-236-010-196	2
9	Podkładka cienka	8211-124-060-010	2
10	Tulejka	8211-124-060-125	2
11	Pierścień osadczy	8211-124-060-023	1
12	Kolek sprężysty 8x65 Fe/Zn5	PN-89/M-85023	1
13	Smarowniczka St B 1/8"	PN-76/M-86002	1
14	Oś kola jezdnego	8211-236-010-170	1
15	Podkładka sprężysta 24,5 Fe/Zn9	PN-77/M-82008	1
16	Nakrętka M24x2-04-A Fc/Zn8c	PN-86/M-82153	2
19	Sworzcń 27hl 1x90/82 Fe/Zn5	PN-63/M-83005	i
2(1	Swoi zeń 27hl 1x130/120 Fc/Zn5	PN-63/M-83005	i
21	Sworzcń 30hl 1x190/176 Fe/ZnS	PN-63/M-83005	i
22	Podkładka do sworzni 27,5 Fe/Zn9	PN-63/M-82004	2
23	Podkładka do sworzni 30,5 Fe/Zn9	PN-63/M-82004	i
24	Zawleczka S-Zn 5x40	PN-76/M-82001	2
25	Zawleczka S-Zn 6,3x45	PN-76/M-82001	1
26	Śruba M20x65-8.8-B Fe/Zn8c	PN-85/M-82101	6
27	Nakrętka samozabcz. M20-8-B Fe/Zn8c	PN-85/M-82175	6
28	Nakrętka kontrująca	8211-125-040-077	1

Strona 23
