Ścieki kopalniane prostokątne Zasady projektowania | ||||
vj&utons rectangułares Design standard |
Canals rectangulaires des mines Principes de projeter |
ITpHMoyrojn>HŁie maxTHfcie BOAOCTOKJI OcHOBbi npoeKTKpoBatłttn |
Tablica 1
Wielkość ścieku |
Użyteczna szerokość ścieku a |
Użyteczna wysokość ścieku b |
Powierzchnia użyteczna ścieku czystego F |
Powierzchnia użyteczna ścieku zamulonego 30% F |
Grubość ścianek c |
Grubość dna d | ||
z cegły i betonitów |
z betonu |
2CC*£ | i betonu i betomtów { | ||||||
ćm |
m2 |
---TT cm | ||||||
1 |
25 |
25 |
0,062 |
0,043 |
23 |
15 |
12 |
7 |
2 |
30 |
35 |
0,105 |
0,073 | ||||
3 |
4Q |
50 |
0,200 |
0,140 | ||||
4 |
60 |
65 |
0,390 |
0,273 |
Cena zł 3.SC
Wydanie 2
WYDAWNICTWA NORMALIZACYJNE Druk. Wyd. Norm. W-wa, Ark. wyd.0.35 Naki.200* 22 Zam. 1278/81
1. Przedmiot normy. Przedmiotem normy są zasad^ projektowania ścieków kopalnianych dołowych.
2. Usytuowanie ścieku w wyrobisku powinno być zgodne z BN-74/0414-08.

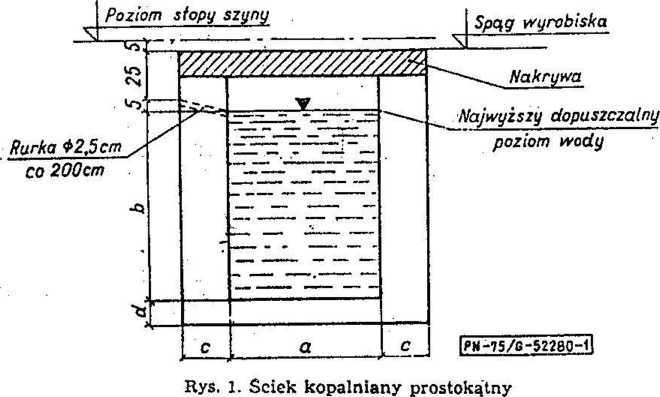

3. Wymiary ścieku — wg rys. 1 i tabl. li
4. Natężenie przepływu objętości wody Qv w ścieku wykonanym z materiałów o współczynniku ę?—0,46 należy przyjmować wg rys. 2.
Zgłoszona przez Ministerstwo Górnictwa i Energetyki Ustanowiona przez Polski Komitet Normalizacji i Miar dnia 27 marca 1975 r. jako norma obowiązująca w zakresie opracowywania dokumentacji technicznej od dnia i stycznia 1976 r~. (Dzi Norm; i’Miar nr 10/1975 poz, 35)
