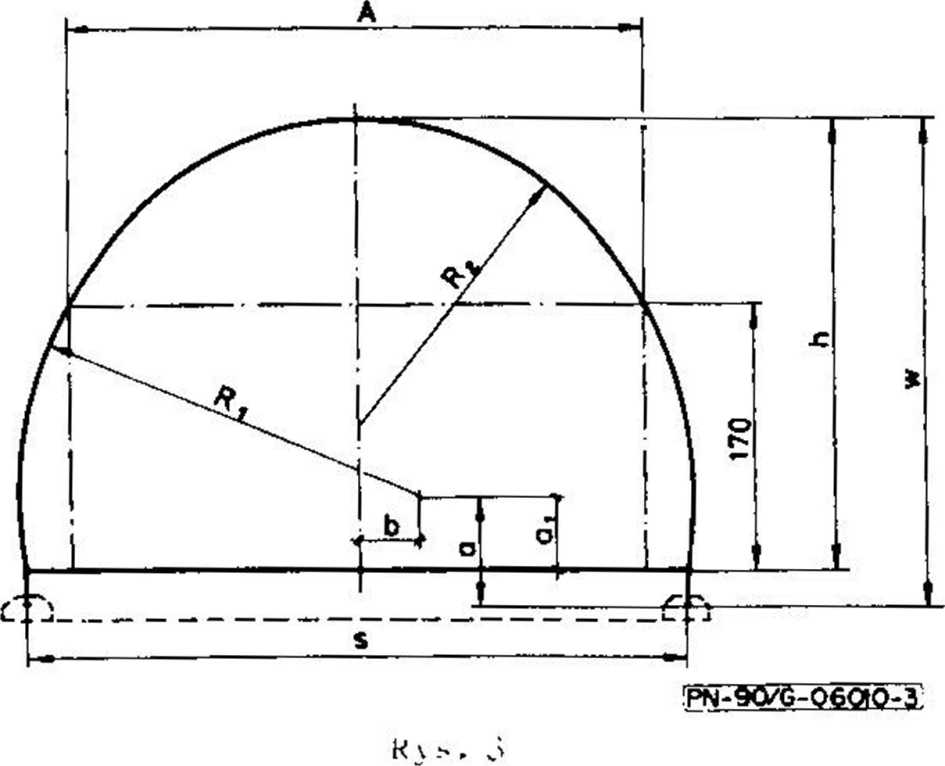

3.3. Przekroje wyrobisk korytarzowych łukowych obudów trzyczęściowych posadowionych na betonitach fundamentowych (L-Ia) - wg rys. 3 i tabl. 3.

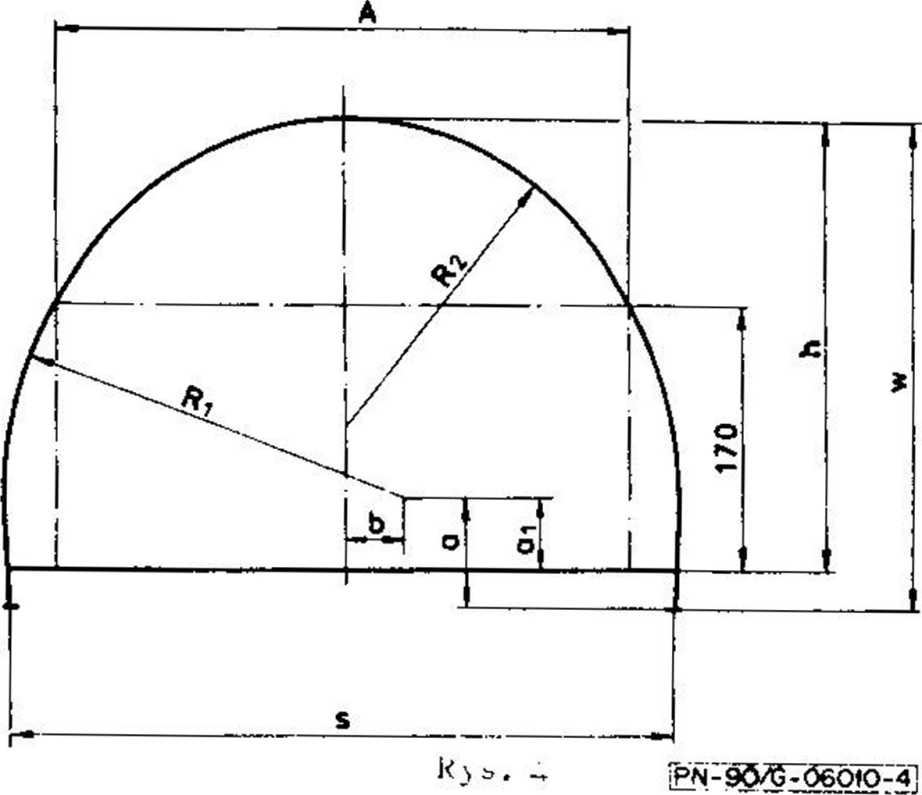

3>4. Przekroje wyrobisk korytarzowych łukowych, obudów trzyczęściowych posadowionych na podkładkach stalowych (Ł-Ib) - wg rys. 4 i tabl. 4.

Tablicą 3

					Promienie			’	Powierzchnia
W iclkość odrzwi trzyczęściowych	Szerokość użyteczna A	S zerokość wyrobiska przy spągu s	Wysokość wyrobiska h	Wysokość obudowy iĆ	luku ociosowego ^Ri	łuku ociosowego *2	a	b	przekroju poprzecznego wyrobiska w świetle F
	cm								2 m
]	2	3	4	— D	6	7	8	9	10
3	256	300	255	270	220	140	78	64	6r6
>	310	340	285	300	240	i 6o	86	63	8,2
6	330	370	285	300	240	170	79	50	8,9
7	376	420	295	310	250	200	71	34	10,3
8	41 8	470	315	330	280	220	64	43	12,1
9	464	500	335	350	280	240	79	27	13,7
10	544	570	365	380	320	280	70	26	17,2

Tablica 4

Wielkość odrzwi trzyczęś ciowych	Szerokość użyteczna A	Szerokość wyrobiska przy spągu s	Wysokość wyrobiska h	Wysokość obudowy W	Promienie		a	6	Powierzchnia przekroju poprzecznego wyrobiska w świetle F
					łuku ociosowego *1	łuku stropnico wego ^RZ
	cm								2 m
1	2	3	4	5	6	7	8	9	10
3	244	300	245	270	220	140	78	64	6,3
5	301	340	275	300	240	170	86 •	63	7,9
6	320	370	275	300	240	170	79	50	8,4
7	366	420	285	310	250	200	71	34	9,8
8	408	470	305	330	280	220	64	43	11,6
9	456	500	325	350	280	240	79	27	13,2
10	537	570	355	380	320	280	70	28	16,6
