Polaczenia Spawane Temat&

Wymagania dodatkowe:

-    krspędzie otworu $ 30 K7 załamać obustronnie na wymiar 1,5x45°,

pozostaje ostra krawędzie stępić,

-    dopuszczalny błąd współosiowości otworów jó 30H7 -.25 pun,

-    nierównoległość wspólnej osi otworów względem dolnej płaszczyzny podstawy nie może przekroczyć wartości 30 pua.

> 3 C/) >rj

V .1

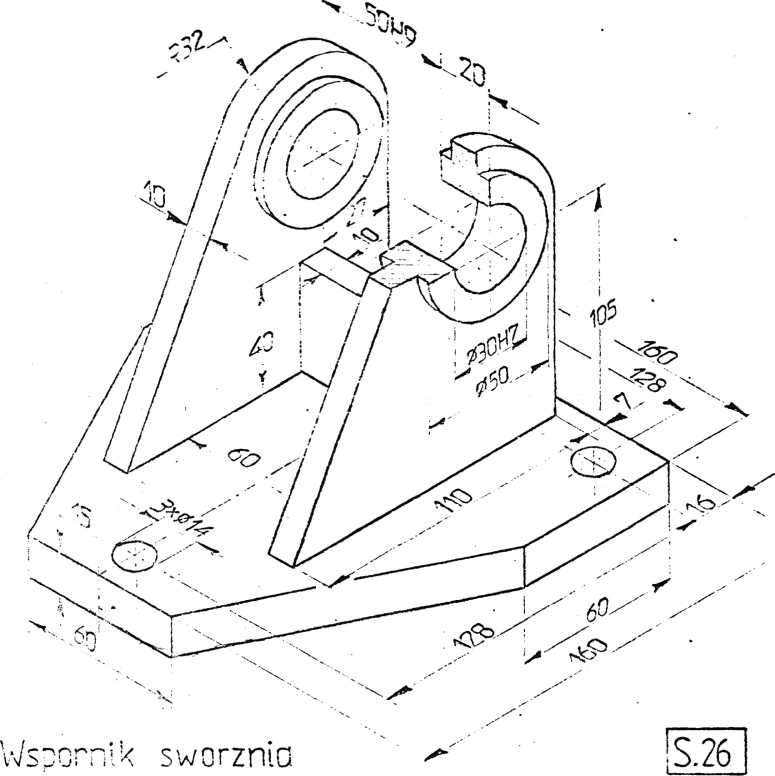

Wspornik służy do.ustalenia położenia i zamocowania, przy pomocy “ączenia sworzniowego, główki łącznika mechanizmu nastawczego.

korzeń pasowany jest nieobrotowo esy otwory & 14 znajdujące się w znaczone są do jego zamocowania w Żebro 60x40x10 zwiększa sztywność

w otworach *5 30K7. płycie podstawy wspornika prze-ramie nośnej przy pomocy śrub M12. wspornika.
