(metalu w tyglu) odczytywać na galwanometrze co 15 sekund wartość siły termoelektrycznej.

1.4,5. Wyznaczanie siły termoelektrycznej podczas wrzenia oleczy

Na rysunku 1.13 pokazano zestaw aparatury do wyznaczenia siły termoelektrycznej występującej przy wrzeniu siarki, naftalenu lub wody. Wartość siły termoelektrycznej wrzenia odczytać należy po upływie kilku minut od rozpoczęoia wrzenia.

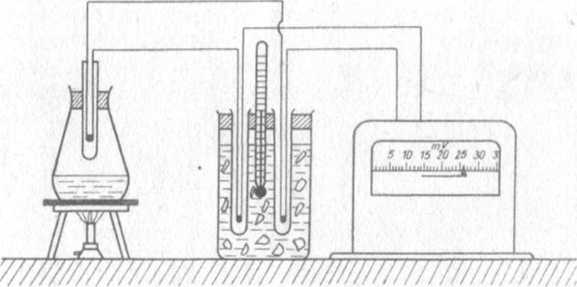

Rys. 1.13- Schemat urządzenia do pomiaru siły termoelektrycznej występującej przy temperaturze wrzenie wody

Przeprowadzenie obliczeń

Podstawiając do wzoru (4) obliczane wartości A, B i C, lub A i B, oraz kolejno za (t - t_Q) ■» 100; 200; 300; ... 1000 (odpowiednio do zakresu stosowania danej termo-pary), obliczyć odnośne wartości E. Zależność E = f(t -- t_Q) przedstawić w postaci wykresu na papierze milimetrowym. Sprawdzić zgodność charakterystyki wykonanego termoelementu z charakterystyką termometryczną termoele-

mentu podaną w tabelach:    1.5, 1.6, 1.7 1 1.8 według PN-

59/M-53854.

Tabela 1.5

Charakterystyka termometryczna termoelementu Cu-Konst według PN-59/M-53654

Tempa-	0 J	-10	-20	-30	-40	-50	-60	-70	-80	-90 I
1* ytur s t°c	Siłę termoelektryczna E [u							»v]
-200	-5,70	-	-	-	-	-	-	•	•	-
.100	-5,40	-3.68	-3.95	4,21	4,46	-4,69	-4,91	-5.12	-5,32	-5,51
0	0	-0,39	-0,77	-1,14	-1,50	-i»85	-2,18	-2,50	-2,81	-3,11
°c	0	10	20	30	40	50	60	70	80	90
0	0	0,40	0,80	1,21	1,63	2,05	2,48	2,91	3,35	3,80
100	4,25	4,71	5,18	5,65	6,15	6,62	7,12	7.63	8,15	8,6?
200	_9.?0	9.74	10,29	10,85	11,41	11,9B^1	12,55	13,13	13,71	14,30
300	14,89^	15.49	16,09	16,69	17,30	17,91	18,52	19,13	19,75	20,37
400	20,99	21,61	22,24	22,87	23,50	24,14	24,78	25,43	26,08	26,74
500	27,40	28,07	28,74	29,42	30,10	30,79	31,48	32,18	32,88	33,59
600	3*. 30	-	-	-	-	-	-	-	-	-
Liczby poniżej grubej linii poziomej oznao termoelektrycznej w zakresie krótkotrwałej stoso mentu.								zają w walnoś	artości siły ci-termosie-

Dopuszczalne odchyłki w mV od wartośoi podanych w tabeli 1.5 według PN-59/M-53854

Temperatura L°C]	Klasa termoelementu
	S (specjalna)	I	II
-200+-100	*0,25	to,5	11,0
0+200	10,15	tO,3	10,6
200+500	10,20	10,4	10,8
powyżej 500	to ,25	±0,5	±1,0
