Najprostszy wzmacniacz mocy

Zastosowanie

Samochodowe systemy nagłośnieniowe

Właściwości/parametry

+ 2V tinstalacja samochodowa)

2x11 W przy obciążeniu 2Q

lub mono 22W 4Q

40 do 80mA

mono >25kQ

stereo >50kś2

25...20000Hz

•    Zasilanie

•    Moc wyjściowa

•    Prąd spoczynkowy

•    Impedancja wejściowa

•    Pasmo częstotliwości

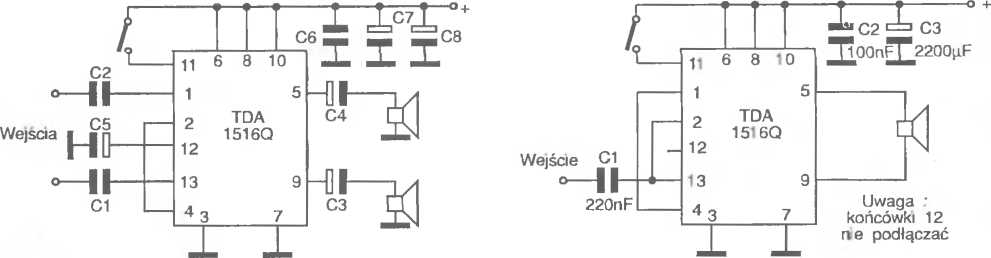

Rys. 1. Schemat elektryczny wzmacniacza w wersji stereo

Rys. 2. Schemat elektryczny wzmacniacza w wersji mono

Opis układu

Prezentowany wzmacniacz opiera się na układzie scalonym TDA1516, który zawiera dwa nieza ezne wzma cniacze. Można go więc stosować jako wzmacniacz stereo 2x1 IW na obciążeniu 2Q (rysunek 1) lub mono w układzie mostkowym uzyskując 22W na 4Q (rysunek 2). W założeniu wzmacniacz jest przeznaczony do sprzętu samochodowego i podane parametry uzyskuje się przy zasilaniu z akumulatora 12V Ważnymi cechami układu są.

-    dobre tłumienie tętnień zasilania,

-    zabezpieczenie zwarciowe wyjścia;

-    zabezpieczenie termiczne;

-    odporność na krótkotrwały wzrost napięcia zasilającego do 45V;

-    zabezpieczenie przeciw odwrotnemu załączeniu zasilania;

-    mała oporność termiczna;

-    obecność układu MUTE/STAND BY.

Wzmacniacz w wersj i mono jest najpiostszym wzmacniaczem zestawionym zasadniczo z 3 elementów. Kon densator 2200nF wchodzi w skład filtru zasilacza sio ciowego. Przewody zasilające mają swoją impedancję i kondensator ten zapewnia w każdym pizypadku małą impedancję źródła zasilania

Kondensator 100nF zapewnia małą impedancję dla wysokich częstotliwości. Dlatego powinien być to kondensator bezindukcyjny, np. ceramiczny KFPm, a nie foliowy zwijany - np MIKSĘ Powinien być on montowany bezpośrednio przy wyprowadzeniach układu scalonego. Do pełnego wysterowania potrzebne jest napięć e nie
