Oświetlenie Światto dzień. Szkto

słońce w godz.

1₀30—₂qi5 h = 9³/₄ ^h

4-4

\ -»
\^03\*—i		s lu ^50 vs
AA*

słońce w godz. 9⁴⁵-18 ^h = 8V₄ h

ŚWIATŁO SŁONECZNE

słońce w godz. 14-20^{15 h} = 6¹/₄ h

v    słońce w godz.

345 _ ₁₀30 h _ ₆3/_{4 h}

Przesilenie letnie

Krótko po godz. 11 na stronie północno-wschodniej zaczyna się zacienienie, krótko po godz. 13 także strona południowo-wschodnia leży w cieniu, podczas gdy inne strony są nasłonecznione w odpowiednich okresach

O

Droga Słońca. Przesilenie zimowe (ok. 21 grudnia) - najkrótszy dzień roku. Szer. płn. 51,5° (Dortmund, Halle)

©

Pozycje Słońca w południe w decydujących dniach roku. Oddalenie Słońca od obserwatora odpowiada wewnętrznemu promieniowi diagramów kołowych. Kreskowana droga Słońca na tych diagramach przedstawia rzut poziomy każdorazowej pozycji Słońca

21 czerwca

Przesilenie letnie

21 marca i 21 września

21 grudnia

obserwator

słońce w godz. 6- 9^{45 h} = 3³/4 h

słońce w godz.

14⁴⁵ - 18 ^h = 1¹/₄ h

©

Równonoc

Strona północno-wschodnia leży wkrótce po godz. 10 w cieniu, a południowo-wschodnia na krótko przed godz. 15

\

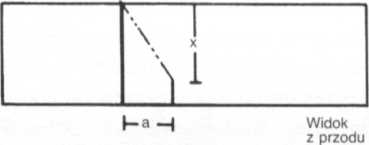

W celu wyznaczenia nasłonecznienia lub zacienienia budynku w określonej porze roku i dnia (np. równonoc godz. 11) azymut w rzucie poziomym nanosi się przy rozpatrywanym narożu. Określa on na rzucie granicę cienia, na której prostopadle wrysowuje się „przewróconą” wysokość Słońca (rzeczywisty promień światła). Odcinek x uzyskany na poziomym rzucie, przeniesiony na rzut pionowy, daje w połączeniu z górną krawędzią budynku granicę cienia z przodu

Strona północno-wschodnia jest nasłoneczniona ledwie przez 1 h, a strona południowo-wschodnia wkrótce po godz. 15 otrzymuje cień
