OŚWIETLENIE

-*■ CD

Oświetlenie Światło dzień. Szkło

©Reflektor sufitowy

odstęp od ściany a = 1/3 h

		I ■ ■ “ “

Geometria układu opraw oświetleniowych

Odstępy opraw od siebie i od ściany są zależne od wysokości pomieszczenia 0-0

Pożądany kąt padania światła na przedmioty i ścianę między 30° (optimum) a 40° ->

Kąt przysłonięcia u reflektorów sufitowych między 30° (światło szerokopasmowe, wystarczająco ograniczone przysłoną) a 50° (głęboko promieniujące światło, dobrze ograniczone przysłoną) przy oprawach rastrowych między 30° a 40°.

20 lx	Konieczne do rozpoznawania rysów twarzy. Dlatego poziome natężenie oświetlenia 20 lx to minimum we wnętrzach poza strefą pracy
200 lx	Strefa pracy wygląda mrocznie przy natężeniu E < 200 lx. Dlatego 200 lx to minimum dla stale zajętej strefy pracy
2000 lx	W strefie pracy natężenie 2000 lx jest odczuwane jako optymalne
	Mnożnik 1,5 daje najmniejszą odczuwalną różnicę w natężeniu oświetlenia. Stąd wynika stopniowanie nominalnych natężeń En we wnętrzach: 20, 30, 50, 75, 100, 150, 200, 300, 500, 750, 1000, 1500, 2000 itd.

11) Zakresy natężenia oświetlenia we wnętrzach

©Sufitowy naświetlacz ściany odstęp opraw b - 1-1,5 a

©Reflektor sufitowy odstęp opraw b * 2a

30°-40°

\.

30°-40°

WTrrriTHTnTrrrrnTrTrTTTTTTr mnm r tT ttt wh

Odczuwane nat. oświetlenia			Strefa, czynność
20	30	50	Drogi i strefy pracy pod gołym niebem
50	100	150	Orientacja we wnętrzach przy krótkim pobycie
100	150	200	Nie stale używane pomieszczenia pracy
200	300	500	Zadania wzrokowe 0 niewielkiej trudności
300	500	750	Zadania wzrokowe 0 średniej trudności
500	750	1000	Zadania wzrokowe 0 podwyższonej trudności, np. praca biurowa
750	1000	1500	Zadania wzrokowe 0 dużej trudności, np. montaż precyzyjny
1000	1500	2000	Zadania wzrokowe 0 b. dużej trudności, np. kontrola
ponad 2000			Dodatkowe oświetlenie dla specjalnych zadań

©Kąt nachylenia refl. wiązkowego lub naświetlacza: a = 30-40° (optimum)

Kąt nachylenia refl. wiązkowego do oświetlenia ścian lub przedmiO' tów: a = 30-40° (optimum)

(l2) Zalecane natężenia oświetlenia wg CIE

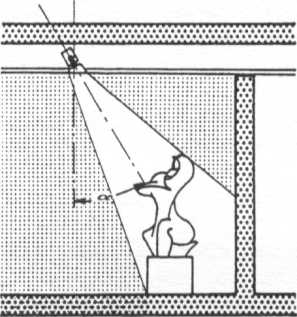

Oświetlenie przedmiotu

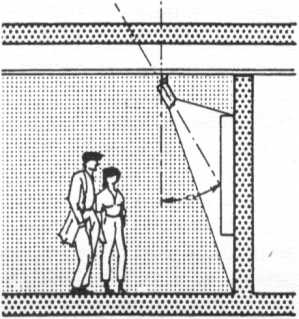

©Oświetlenie ściany reflektorem wiązkowym

Litera znamionowa: IP	Przykład IP 44
Pierwsza cyfra znamionowa: 0-6	stopień ochrony przed dotykiem lub ciałem obcym
Druga cyfra znamionowa: 0-8	stopień ochrony przed wtargnięciem wody
1 Cyfra znamionowa. Zakres ochrony			2. Cyfra znamionowa. Zakres ochrony
0    brak ochrony 1    ochrona przed dużymi ciałami obcymi (> 50 mm) 2    przed średnimi ciałami obcymi (> 12 mm) 3    przed małymi ciałami obcymi (< 2,5 mm) 4    przed ziarnami ciał obcych (< 1 mm) 5    przed osadzaniem się pyłu 6    przed dostępem pyłu			0    brak ochrony 1    ochrona przed kroplami w pionie 2    przed padającymi ukośnie do 15° 3    przed rozpyloną wodą 4    przed bryzgami wody 5    przed strumieniem wody 6    przed wtargnięciem wody przy zalaniu 7    przed wodą przy zanurzaniu 8    przed wodą w stanie zanurzenia

(2) Rodzaje opraw ochronnych

Stopień	Wskaźnik Ra	Typowe zastosowania
1A	>90	Kontrola kolorów tkanin, galerie
1B	90 > Ra > 80	Mieszkanie, hotel, restauracja, kino, szkoła, szpital, drukarnia, fabryka tekstylna
2A 2B	80 > Ra > 70 70 > Ra > 60	Przemysł
3	60 > Ra > 40	Przemysł i inne działy 0 małych wymaganiach co do oddania barw
4	40 > Ra > 20	Jak wyżej

Oświetlenie ściany naświetlaczem

Kąt przysłonięcia (30-50°)

14) Oddawanie barw przy świetle lampy wg DIN 5035
