tynk

p pokrycie dachowe
	[- izolacja cieplna
	r izolacja
na zewnątrz	parośzcżelna

wewnątrz

tynk

©

część l

-tynk (tworzywowy) p- welon szklany (pod tynk) r- ocieplenie

Ściana z lekką obudową i szczeliną powietrzną

©

Na wewnętrznej powierzchni naroża wklęsłego nie ma wody kondensacyjnej

©

Dach z zewnętrzną warstwą paroszczelną

Kolejność warstw od zewnątrz do wewnątrz	Grubość warstwy d (cm)	Wartość izolacyjna 1pd:D	Opór dyfuzyjny (cm)
Zewn. warst. pow.	_	0,05	_
Beton 2200 kg/m3	10	0,057	600
Styropian typ 4	4	1,144	200
Tynk	1,5	0,020	15
Warst. pow. wewn.	-	0,140	-
Suma		i/y-1,411	815

, opór przenikania ciepta przegrody 1/k

wewnątrz

r^Mrr|,,,i'ittii

100    200 300 1000

Opór dyfuzyjny I p d (cm)

część I    część II

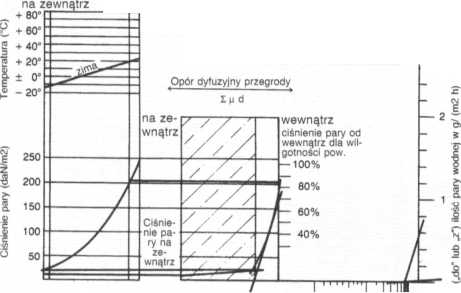

Badanie występowania kondensacji wewnątrz stropodachu

-tynk

Na wewnętrznej powierzchni naroża wypukłego powstaje woda kondensacyjna

ściana bet. na zewnątrz

wewnątrz

Przy dużej zewnętrznej powierz-

®chni mostka cieplnego powstaje woda kondensacyjna (duży odpływ ciepła na jednostkę powierzchni)

- mur 2 cegty O Ściana bei ocieplenia

© na zewnątrz

ściana

wewnątrz

©Stropodach z paroszczelną warstwą zewnętrzną

©

ściana bet. wewnątrz

®Przy dużej wewnętrznej powierzchni mostka cieplnego jest znacznie mniejszy odpływ ciepła

OCHRONA CIEPLNA BUDYNKÓW

KONSTRUKCJE PRZEGRÓD Przegroda bez warstwy paroszczelnej -> ©

Warstwy zatrzymujące parę wodną należy tak dobierać, aby nie wystąpiła kondensacja: cała przegroda o wystarczającej izolacyjności cieplnej, współczynnik położenia zmniejszający się w kierunku powierzchni zimnej -> © i © . W wypadku pomieszczeń o dużej wilgotności (np. pływalni) sprawdzić przebieg ciśnienia pary wodnej graficznie lub analitycznie -» © . Na zewnętrznych powierzchniach warstw ocieplających przy normalnym tynku istnieje niebezpieczeństwo powstania rys z powodu „spiętrzenia" napływu ciepta i podłoża o małej przyczepności, dlatego lepiej jest stosować tynk szpachlowy na tkaninie z włókna szklanego -> © (jednak nie dla pływalni -> str. 225 i 226).

Przegroda z warstwą paroszczelną -> ©

Rozwiązania (dach „ciepły”, elewacja „ciepła”) z warstwą paroszczelną na zewnątrz i współpracującą z nią wewnętrzną warstwą paroszczelną ->©-©. Trudne wykonanie na przegrodach pionowych, dla których lepszym rozwiązaniem jest wentylowana powłoka zewnętrzna (wyjątek: ściany prefabrykowane). Ważne jest, ażeby izolacyjność cieplna (łącznie z przyścienną warstwą powietrza) wszystkich warstw, aż do warstwy paroszczelnej, nie przekroczyła określonej wartości procentowej oporu przenikania ciepta ->©-©. W konstrukcjach monolitycznych wykonać ochronną warstwę przeciwko uszkodzeniom mechanicznym -> str. 80 i nast. Ponieważ na wewnętrznej stronie warstwy paroszczelnej nie występuje powiększone ciśnienie (przykład kotła parowego), lecz tylko ciśnienie cząstkowe, często zalecane „wyrównanie ciśnienia” nie ma sensu, w przeciwieństwie do warstwy wyrównującej ciśnienie pary w pokryciu dachu płaskiego -> str. 80 i nast.

Przegroda ze szczeliną powietrzną -> ©

Warstwa powietrza między ścianą a płytą elewacyjną likwiduje działanie hamujące odpływ pary wodnej przez stosunkowo szczelną obudowę zewnętrzną. Warunek podstawowy, aby szczelina powietrza w każdym przekroju nie była węższa lub szersza od 2 cm. Działanie wentylacyjne szczeliny jest zachowane przy spadku 10% między wlotem a wylotem powietrza. Przy mniejszym spadku konieczna warstwa paroszczelną (wykonanie -» ©) o oporze dyfuzyjnym ściany p ■ d równym ok. 10 m (w pływalniach ok. 100 m), gdyż w przeciwnym wypadku występuje zbyt duże przenikanie pary i kondensacja może wystąpić na zewnętrznej powierzchni ściany. Warstwy ściany wykonać wg -> ©. Ściana bez płyty elewacyjnej musi być szczelna!

Mostki termiczne w elementach budowlanych mają miejscami mniejszą izolacyjność cieplną niż cały element. W obszarze mostka wzrasta wpływ przypowierzchniowej warstewki powietrza na opór przenikania ciepta, tak że temperatura wewnątrz mostka opada i może w tym miejscu wystąpić kondensacja -> ©. Wzrost kosztów ogrzewania z tego powodu jest niewielki, oczywiście jeśli powierzchnia mostka jest mata. Nie dotyczy to okien szklonych pojedynczo, które rozpatrywać należy jako mostki termiczne w każdym wypadku -> ©. Aby uniknąć kondensacji na powierzchni elementu i jej nieprzyjemnych skutków (pleśń), musi wzrosnąć temperatura wewnątrz mostka. Jest to możliwe przez obniżenie odbierania ciepła przez mostek termiczny, np. przez założenie w tym miejscu warstwy ocieplającej przeciwko „zimnu z zewnątrz” (zwiększenie izolacji cieplnej obniży udział przypowierzchniowej warstwy powietrza w wartości oporu przenikania ciepta 1/k).

Podwyższenie dopływu ciepła do mostka termicznego przez powiększenie jego wewnętrznej powierzchni, dobrze przewodzące ciepło otoczenie mostka cieplnego lub nadmuch ciepłego powietrza spowoduje, że opór przejmowania ciepta 1/oc w odniesieniu do mostka wyraźnie się obniży, a co za tym idzie, obniży się również udział przypowierzchniowej warstwy powietrza w oporze przenikania ciepta 1/k.

Typowe przykłady -» © i ®. Jednak nawet normalne, wypukłe naroże budynku -> © tworzy mostek termiczny, ponieważ powierzchnia wewnętrzna (doprowadzająca ciepło) narożna jest znacznie mniejsza od jego powierzchni zewnętrznej (odbierającej ciepło). Dlatego w ścianach słabo izolowanych termicznie często w narożnikach budynku występuje kondensacja pary wodnej i pleśń.
