Obliczenie współczynnika przenikania ciepła przez przegrodę z otworami okiennymi

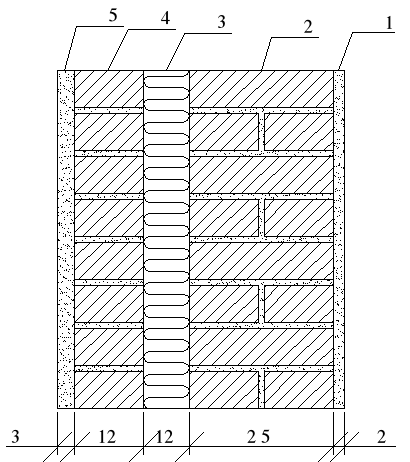

1. Tynk wapienny 2 cm

2. Cegła pełna 25 cm

3. Wełna szklana firmy Gullfiber 12 cm

4. Cegła pełna 12 cm

5. Tynk cementowo - wapienny 3 cm

Współczynnik przenikania ciepła przez przegrodę z otworami okiennymi

R_c = R_i + R + R_e

R_i, R_e - opór przejmowania ciepła

R - opór cieplny przegrody

R_i = 0,12
(załącznik 7 wg PN91/B-02020)

R_e = 0,05
(załącznik 7 wg PN91/B-02020)

Opory cieplne poszczególnych warstw przegrody

Współczynnik przewodzenia ciepła λ	Materiał	Grubość warstwy d [cm]	Opór cieplny warstw R
0,9	Tynk wapienny	0,02	0,02
0,77	Cegła pełna	0,08	0,10
0,77		0,08	0,10
0,77		0,09	0,12
0,031	Wełna mineralna	0,12	3,87
0,77	Cegła pełna	0,06	0,08
0,77		0,06	0,08
1	Tynk cem.-wap.	0,03	0,03
		Suma:	4,40

Izolacyjność cieplna

R_c = R_i + R + R_e

R_c = 0,12 + 4,40 + 0,05 = 4,57

k = k_o + Δk_o

Δk_o = 0,10 - dodatek do współczynnika k_o wyrażający wpływ mostków termicznych

(tabl. 12 PN-91/B-02020)

k = 0,22 + 0,10 = 0,32

k < k_max = 0,55

Przegroda spełnia wymagania nałożone przez normę i może być stosowana w budownictwie jednorodzinnym.
