26216 mechanika płynów Z3

I Obliczyć różnicę poziomów H wody w obu naczyniach połączonych manometrem rtęciowym, jeżeli h= 2.5 [m]. Rozwiązać dla danych ogólnych.

3.    Równania rządzące opisem zjawisk zachodzących w płynach. Napisz układ równań rządzących przepływem w cieczy:

aJ. nielepkiej (u = 0), nieściśliwej (div v = 0), dla przepływu potencjalnego i nieustalonego, w polu jednorodnym sił grawitacyjnych;

b/. nielepkiej (u = 0), nieściśliwej (div v = 0), dla przepływu potencjalnego i ustalonego, w polu jednorodnym sił grawitacyjnych;

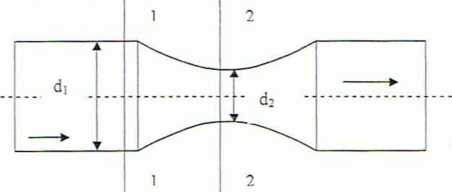

4.    Wyznacz wartość ciśnienia w przekroju 1-1, jeśli prędkość przepływu płynu i jego ciśnienie w przekroju 2-2 wynoszą odpowiednio v₂ i p₂.

5. Wyznacz oddziaływanie ściany (silę) na barkę przepływającą w odległości b od brzegu kanału. Oddziaływanie dna kanału na barkę pominąć. Pozostałe parametry' podano na poniższym schemacie. Długość barki wynosi L.

/////// / //////

Po

Vb

I b

A

i

T
