EGZAMIN z ANALOGOWYCH UKŁADÓW ELEKTRONICZNYCH

EiT, 4sem.

część liniowa

NAZWISKO    IMIĘ (czytelnie!)    NR ALBUMU

Vcc=+10V

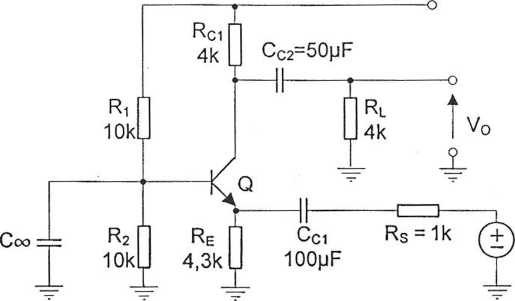

ZADANIE 1

Dane dla tranzystora Q:

fr - 400 MHz

C, = 2pF

V_T = 25 mV

V_be = 0,7 V

p = 200

r₀ = o°

Obliczyć:

•    wzmocnienie K = Vo/Vs w środku pasma przenoszenia,

•    górną częstotliwość graniczną fH3dB,

•    dolną częstotliwość graniczną fudB.
