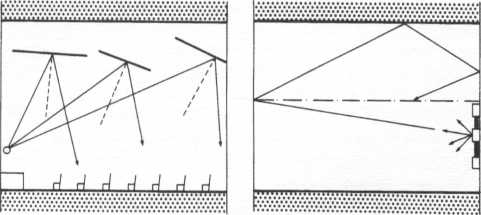

(T) Żagle do prowadzenia dźwięków

©Rozczłonkowanie niekorzystnych powierzchni odbicia

©Rozproszenie odbicia przez zmianę materiału (a) lub odpowiednie ukształtowanie powierzchni (b)

Pochłanianie dźwięków przez materiały porowate

AKUSTYKA WNĘTRZ

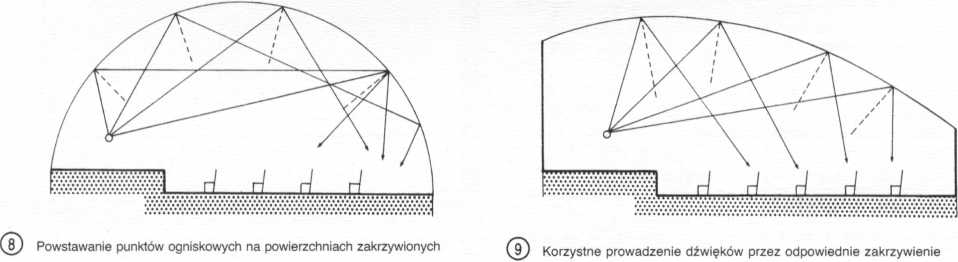

Powierzchnie pochłaniające dźwięki przeciwdziałają ich koncentracji i dopasowują czas pogłosu do żądanej wartości. Odpowiedni dobór powierzchni odbijających i pochłaniających dźwięki działa na odbicie fali podobnie jak silne rozczłonkowanie powierzchni-* (3). Powierzchnie zakrzywione mogą spowodować powstanie punktów ogniskowych (kopuła). Szczególnie niekorzystne są sale półkoliste z powodu trójwymiarowej koncentracji dźwięków wówczas, jeśli środek kota leży na wysokości podium -» ©. Przy odpowiednim ukształtowaniu zakrzywienia sufitu można osiągnąć dobre ukierunkowanie dźwięków-* ® Odbicia rozproszone: powierzchnie, które mogłyby wywołać echo, należy zakryć powierzchniami wywołującymi odbicia rozproszone-* (3). Odbicia rozproszone dzięki równomiernemu rozłożeniu dźwięków prowadzą do gładkich, jednolitych krzywych pogłosu. Sfałdowanie powierzchni sufitu wykonać najlepiej pod kątem 5°. Również skuteczne są duże struktury powierzchniowe, balustrady, nisze itp., które wywołują podział fal dźwiękowych lub odbicia przesunięte w czasie -* ©. Obliczenie czasu pogłosu wykonuje się najczęściej wzorem Sabine’a: 0,163 V - oc_s. S

Stopień pochłaniania dźwięków przez materiał <*_s wyznacza się w salach wg DIN 52 212 (0 <<*_s< 1). Czas pogłosu oblicza się dla częstotliwości f=125, 250, 500, 1000, 2000, 4000 Hz, średnie czasy pogłosu - dla częstotliwości 500 Hz. W obliczeniach uwzględnia się wszystkie powierzchnie, osoby, rzędy krzeseł i dekoracje wg specyficznych dla nich wielkości.

Często oblicza się osiągalny czas pogłosu tylko z pochłaniania dźwięków przez osoby oraz rzędy krzeseł. Aby czas pogłosu uniezależnić od liczby osób na sali, stosuje się krzesła, których oparcia i odchylone siedzenia mają b. wysoką zdolność pochłaniania dźwięków, która znika po zajęciu miejsca przez słuchacza. Dodatkowe powierzchnie pochłaniające dla wszystkich częstotliwości są konieczne tylko wtedy, jeśli wskaźnik kubaturowy -> © str. 122 zostanie znacznie przekroczony. Jeśli kubatura sali oraz rzędy krzeseł są właściwie zestrojone akustycznie, zachodzi tylko potrzeba skorygowania czasu pogłosu dla niskich częstotliwości. Wykonuje się to przez dobranie i kombinację powierzchni o różnych właściwościach strukturalnych. Są nimi na przykład:

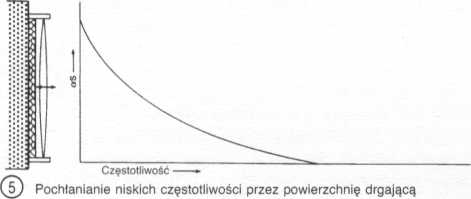

A.    Powierzchnie wspótdrgające, które pochłaniają niskie częstotliwości. Masa tych powierzchni, odstępy oraz materiał wypełniający dobiera się przez precyzyjne zestrojenie -* ©.

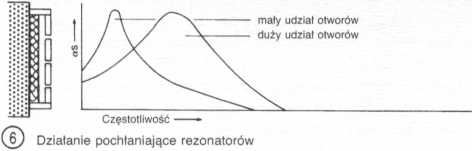

B.    Odsunięte od ściany ekrany z otworami, które pochłaniają najczęściej średnie częstotliwości (rezonator Helmholtza). Udział otworów, objętość pustej przestrzeni oraz jej zdolność tłumienia umożliwiają korektę częstotliwości oraz wysokości, i postaci maksymalnego pochłaniania -* ©.

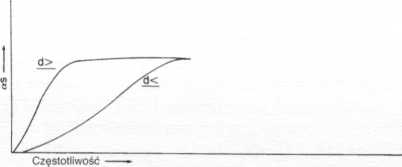

C.    Do pochłaniania wysokich częstotliwości stosuje się wykładzinę z materiałów porowatych. Grubość warstw oraz opór przepływu wpływają na przebieg niskich częstotliwości -> ©.
