ULTRADŹWIĘKOWY POMIAR GRUBOŚCI

Pomiary grubości obiektów z zastosowaniem głowic z przetwornikami piezoelektrycznymi

Zasada pomiaru grubości obiektów polega na pomiarze czasu przejścia podłużnej fali ultradźwiękowej przez obiekt, przy czym grubość obiektu oblicza się z zależności:

g = 0,5C_L(t-t_o)

gdzie:    g - mierzona grubość obiektu,

C_L - prędkość podłużnej fali ultradźwiękowej w materiale obiektu, t - mierzony czas przejścia podłużnej fali ultradźwiękowej, t₀ - składnik korekcyjny, umożliwiający uwzględnienie opóźnienia fali w warstwie ochronnej głowicy.

Pomiary grubości z użyciem głowic z przetwornikami piezoelektrycznymi, są prowadzone impulsową metodą echa. Pomiary te mogą być prowadzone dla obiektów o temperaturach do ok. 200°C, bez konieczności chłodzenia głowic (dla obiektów o temperaturach do ok. 540°C, za pomocą głowic wysokotemperaturowych).

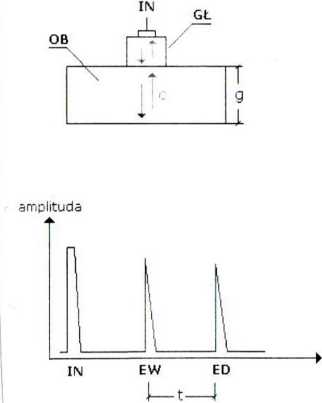

czas

IN - impuls nadawczy,

GŁ - głowica ultradźwiękowa, OB - badany obiekt,

EW - echo wejścia w materiał, ED - echo dna.

Czas przejścia jest mierzony między dwoma kolejnymi echami, między echem wejścia EW, a echem dna ED.

Zasada pomiaru grubości

t - czas przejścia fali ultradźwiękowej w s lub ps, g - grubość badanego elementu,

c - prędkość rozchodzenia się fali ultradźwiękowej w określonym materiale w m/s lub mm/us

kLcle.(?e*?ole?j Ic o^pi a

INSPEKCJA WIZUALNA TRUDNO DOSTĘPNYCH MIEJSC

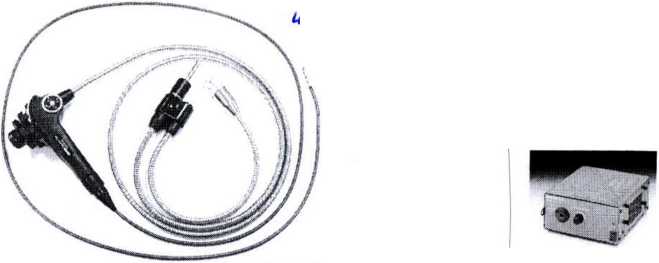

Przemysłowy wideo-endoskop serii IV6C6.

Sotidot i ppXdSfcdf ełebf&iiy rządze ula /

Wideoprocesor IV- 6A

Zaawansowany wideoprocesor IV-6A z wieloma funkcjami typu stop-klatka, zapis, wyostrzenie

Wideo-endoskop - jest systemem badawczym zbudowanym w oparciu o układy optoelektroniczne. Posiada giętką sondę z głowicą obiektywową na której istnieje możliwość montażu wymiennych nasadek obiektywowych. Przyrząd wyposażony jest w system zdalnego zginania końcówki sondy - umieszczony w uchwycie, system doprowadzenia strumienia światła do okienka w obiektywie - oparty na technice światłowodowej, zasilany z osobnego oświetlacza najczęściej halogenowego lub ksenonowego. W wideoskopie zastosowano nowoczesny układ soczewek oraz mikrokamerę CCD (Charge-Coupled Device) o wysokiej rozdzielczości. Obraz uzyskiwany w kamerze przekazywany jest w czasie rzeczywistym do kolorowego monitora.

Oświetlacz ILH-1

z żarówką metalohalogenkową

Monitor

Cyfrowy System Zapisu i Pomiaru Stereo DSM-2

Obraz wideo obserwowany w czasie rzeczywistym może być zamrożony, zachowany i odtworzony

Obserwacja możliwa jedynie przy współpracy z wideoprocesorem, oświetlaczem i monitorem.

Średnica sondy 6 mm

Minimalny promień gięcia : 30 mm

Sonda zabezpieczona wolframowym oplotem.

Wymienne nasadki obiektywowe.

Technologia “Tapered Flex”.

Sonda elastyczniejsza bliżej końca zaś sztywniejsza przy początku Takie rozwiązanie skraca czas dotarcia do kontrolowanego obszaru.
