b # r.		POLSKA NORMA		PN-92 G-46060
bfWt * u\ r J*		Wozy kopalniane
KOMITET ZACJł, MIAR KOŚCI	Wozy średnie resorowane Podstawowe parametry			Zamiast PN-82/G-46060
				Grupa katalogowa 0441
Middle sizc tubs with sprinys		Wagonnets moyens dc mincsacec ressorts	Uia\THMC Hal OIICTKI1 Baronem! iuaxTMhie poccopiihtc
Mam parameters		Principaux parametres	OcHOBHt.lt* napaMCTpM

1.    Przedmiot normy. Przedmiotem normy są podstawowe parametry wozów kopalnianych średnich resorowanych o nośności nie przekraczającej 3,5 t, przeznaczonych do transportu urobku w- kopalniach, po torach o szerokości wg PN-80/G-46000.

2.    Rodzaje. W zależności od ksztłatu skrzyni rozróżnia się dwa rodzaje wozów:

—    z dnem płaskim — P,

—    z dnem wyoblonym — W.

3.    Wielkości. W zależności od pojemności nominalnej skrzyni rozróżnia się 4 wielkości wozów wg tablicy.

4.    Wykonanie. W zależności od wersji konstrukcyjno--materiałowej wpływającej na masę wozu rozróżnia się dw^fa wykonania wozów:

—    zwykłe — bez wyróżnika w oznaczeniu,

—    zmodernizowane — M.

5. Przykład oznaczenia

a)    wozu średniego resorowanego rodzaju W, wielkości 1800, na tor o szerokości 5 = 750 mm, w wykonaniu zwykłym:

WÓZ ŚREDNI RESOROWANY W 1800/750 PN-92/G-46060

b)    wozu średniego resorowanego rodzaju P, wielkości 2700, na tor o szerokości S - 750 mm, w' wykonaniu M:

WÓZ ŚREDNI RESOROWANY P 2700/750-M PN-92/G-46060

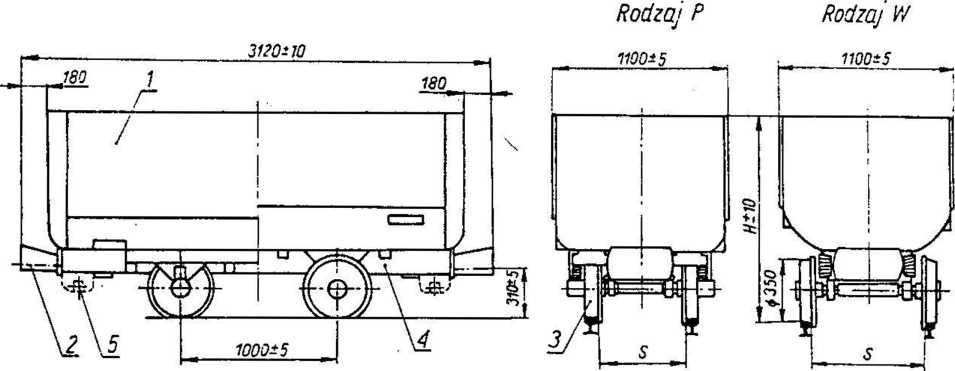

6. Podstawowe części i zespoły wozu — wg rysunku.

^$2/0-4 65501

Konstrukcja wozu przykładowa.

I — skrzynia wg BN-89/1723-02, 2 — sprzęg wg BN-82/1723-20, 3 — zestaw kołowy wg PN-91/G-460U, 4 — rama podwozia, 5 — poprzeczka (wykonuje się na żądanie zamawiającego).

Zgłoszona przez Ministerstwo Przemysłu i Handlu Ustanowiona przez Polski Komitet NormaliŻaęji, Miar i Jakości dnia 30 czerwca 1992 r. jako norma obowiązująca od dnia 1 stycznia 1993 r.

(Dz. Norm. i Miar~nr 8/1992, poz. 18)

Przedruk dozwolony tylko za zgodą Polskiego Komitetu Normalizacji, Miar i Jakości

WYDAWNICTWA NORMALIZACYJNE .ALFA" 1992. Druk. Wyd. Norm. W-wa, Ark. wyd. 0,30 Nakł. 300 + 47 Zam. 947/92/2
