część D str 1

Arkusz D zadanie 1:

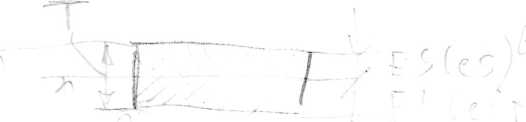

Definicja tolerancji słownie oraz graficznie.

Wszystkie wymiary na rysunku muszą zawierać się w określonych granicach. Obszar wyznaczony przez wymiary graniczne nazywa się polem tolerancji, a wartość liczbowa różnicy wymiarów granicznych- tolerancją.

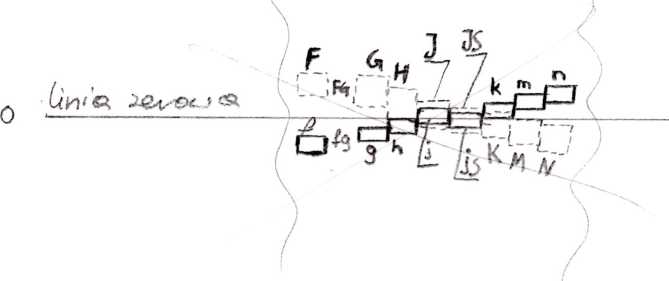

Przykład (okrojony) położenia pól tolerancji dla wymiaru 40 mm ( 6 klasa dokładności wałka i 7 klasa dokładności otworu)

O

\
