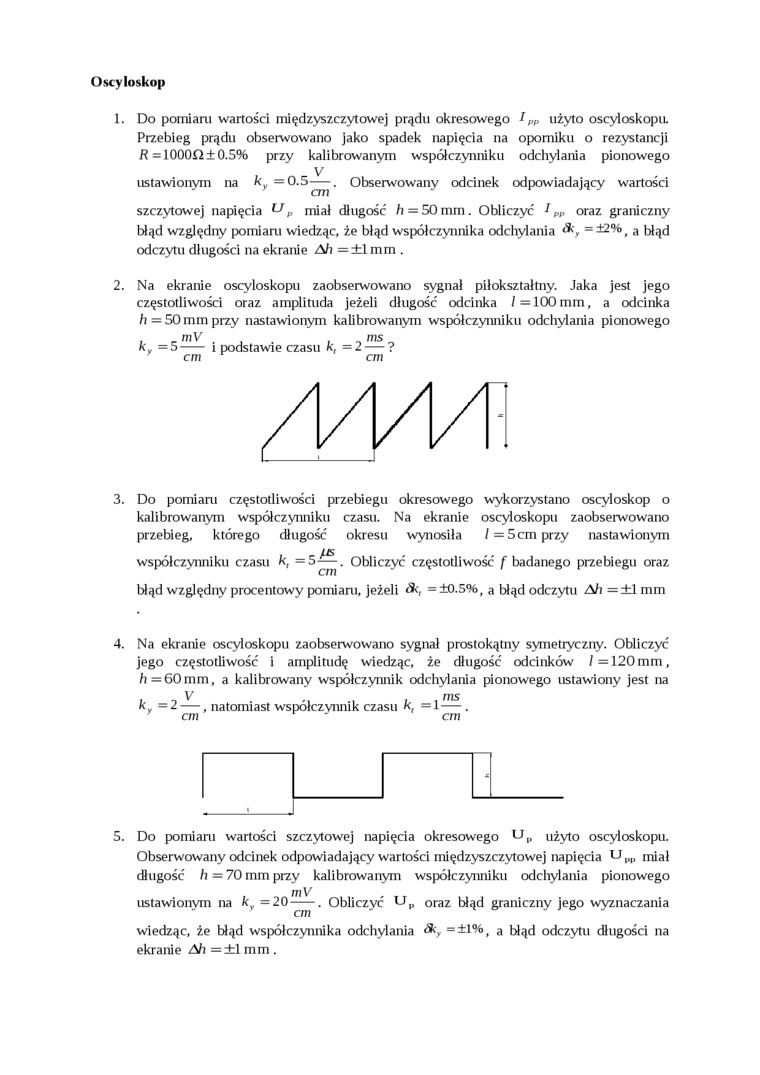

Oscyloskop

1.    Do pomiaru wartości międzyszczytowej prądu okresowego IPP użyto oscyloskopu. Przebieg prądu obserwowano jako spadek napięcia na oporniku o rezystancji R = 10000 ±0.5% przy kalibrowanym współczynniku odchylania pionowego

V

ustawionym na ky = 0.5—. Obserwowany odcinek odpowiadający wartości

szczytowej napięcia U p miał długość /i = 50mm. Obliczyć IPP oraz graniczny błąd względny pomiaru wiedząc, że błąd współczynnika odchylania    , a błąd

odczytu długości na ekranie A/i =±lmm .

2.    Na ekranie oscyloskopu zaobserwowano sygnał piłokształtny. Jaka jest jego częstotliwości oraz amplituda jeżeli długość odcinka /=100mm, a odcinka h = 50 mm przy nastawionym kalibrowanym współczynniku odchylania pionowego

.    ,    .    _ ms

k =5- i podstawie czasu k, = 2— ?

y cm    cm

3. Do pomiaru częstotliwości przebiegu okresowego wykorzystano oscyloskop o kalibrowanym współczynniku czasu. Na ekranie oscyloskopu zaobserwowano przebieg, którego długość okresu wynosiła /=5cmprzy nastawionym '    //s    ,    ,

współczynniku czasu k, =5——. Obliczyć częstotliwość /"badanego przebiegu oraz

błąd względny procentowy pomiaru, jeżeli <&, =±0.5%, a błąd odczytu A/i =±1 mm

4. Na ekranie oscyloskopu zaobserwowano sygnał prostokątny symettyczny. Obliczyć jego częstotliwość i amplitudę wiedząc, że długość odcinków /=120mm, h=60mm, a kalibrowany współczynnik odchylania pionowego ustawiony jest na

.    _ V    .    „    . ,ms

k =2 —, natomiast współczynnik czasu k, =1. cm    cm

5. Do pomiaru wartości szczytowej napięcia okresowego    użyto oscyloskopu.

Obserwowany odcinek odpowiadający wartości międzyszczytowej napięcia U„„ miał długość h = 70 mm przy kalibrowanym współczynniku odchylania pionowego mV

ustawionym na ky =20——. Obliczyć Up oraz błąd graniczny jego wyznaczania

wiedząc, że błąd współczynnika odchylania =±1%, a Wąd odczytu długości na ekranie A/i = ±1 m m .
