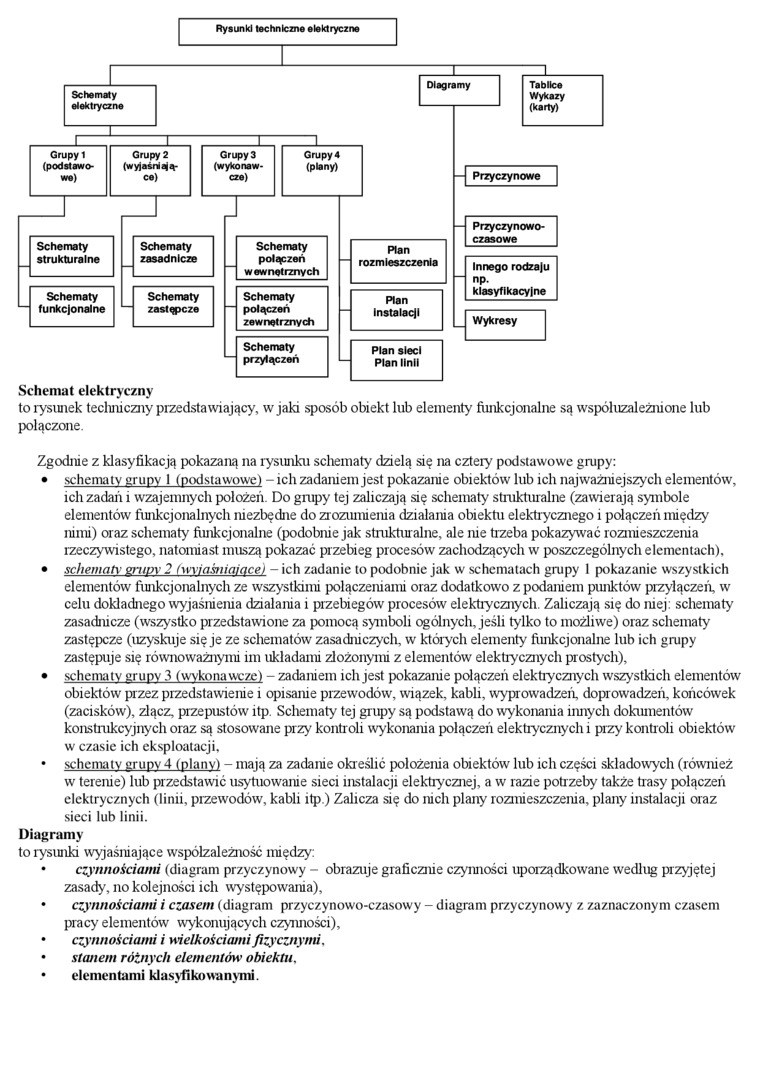

Rysunki techniczne elektryczne

Schemat elektryczny

to rysunek techniczny przedstawiający, w jaki sposób obiekt lub elementy funkcjonalne są wspóluzależnione lub

połączone.

Zgodnie z klasyfikacją pokazana na rysunku schematy dzielą się na cztery podstawowe grupy:

•    schematy gruny I (podstawowe! - ich zadaniem jest pokazanie obiektów lub ich najważniejszych elementów, ich zadari i wzajemnych położeń Do grapy tej zaliczają się schematy strukturalne (zawierają symbole elementów funkcjonalnych niezbędne do zrozumienia działania obiektu elektrycznego i połączeń między nimi) oraz schematy funkcjonalne (podobnie jak strukturalne, ale nie trzeba pokazywać rozmieszczenia rzeczywistego, natomiast muszą pokazać przebieg procesów zachodzących w poszczególnych elementach),

•    schematy ortioy 2 /wyjaśniające) - ich zadanie to podobnie jak w schematach grapy 1 pokazanie wszystkich elementów funkcjonalnych ze wszystkimi połączeniami oraz dodatkowo z podaniem punktów przyłączeń, w celu dokładnego wyjaśnienia działania i przebiegów procesów elektrycznych. Zaliczają się do mej: schematy zasadnicze (wszystko przedstawione za pomocą symboli ogólnych, jeśli tylko to możliwe) oraz schematy zastępcze (uzyskuje się je ze schematów zasadniczych, w których elementy funkcjonalne lub ich grapy zastępuje się równoważnymi im układami złożonymi z elementów elektrycznych prostych),

•    schematy gruny 3 (wykonawcze) - zadaniem ich jest pokazanie połączeń elektrycznych wszystkich elementów obiektów' przez przedstawienie i opisanie przewodów, wiązek, kabli, wyprowadzeń, doprowadzeń, końcówek (zacisków), złącz, przepustów itp. Schematy tej grupy są podstawą do wykonania innych dokumentów konstrukcyjnych oraz są stosowane przy kontroli wykonania połączeń elektrycznych i przy kontroli obiektów' w czasie ich eksploatacji,

•    schematy grupy 4 (plany) - mają za zadanie określić położenia obiektów lub ich części składowych (również w terenie) lub przedstawić usytuowanie sieci instalacji elektrycznej, a w razie potrzeby także trasy połączeń elektrycznych (linii, przewodów, kabli itp) Zalicza się do nich plany rozmieszczenia, plany instalacji oraz sieci lub linii.

Diagramy

to rysunki wyjaśniające współzależność między:

•    czynnościami (diagram przyczynowy - obrazuje graficziue czynności uporządkowane według przyjętej zasady, no kolejności ich występowania),

•    czynnościami i czasem (diagram przyczynowo-czasowy - diagram przyczynowy z zaznaczonym czasem pracy elementów wykonujących czynności),

•    czynnościami i wielkościami fizycznymi.

•    sianem rolnych elementów obiektu.

•    elementami klasyfikowanymi.
