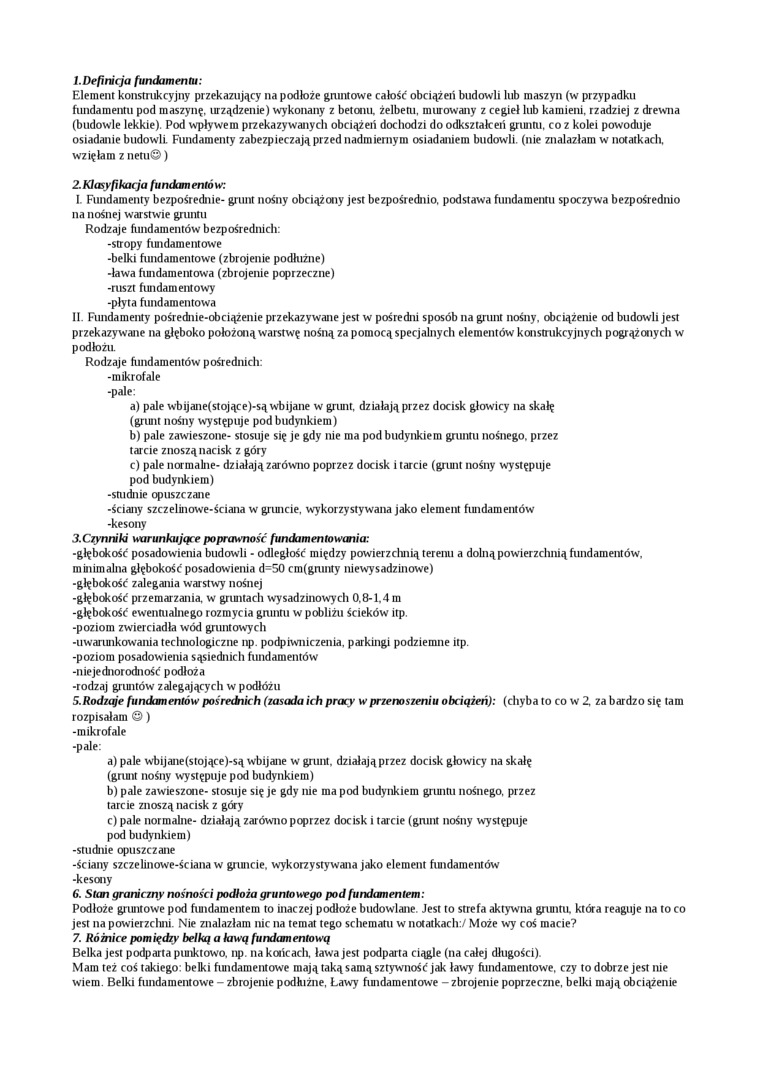

1.    Definicja fundamentu:

Element konstrukcyjny przekazujący na podłoże grantowe całość obciążeń budowli lub maszyn (w przypadku fundamentu pod maszynę, urządzenie) wykonany z betonu, żelbetu, murowany z cegieł lub kamieni, rzadziej z drewna (budowle lekkie). Pod wpływem przekazywanych obciążeń dochodzi do odkształceń gruntu, co z kolei powoduje osiadanie budowli. Fundamenty zabezpieczająprzed nadmiernym osiadaniem budowli, (nie znalazłam w notatkach, wzięłam z netu®)

2. Klasyfikacja fundamentów:

I.    Fundamenty bezpośrednie- grunt nośny obciążony jest bezpośrednio, podstawa fundamentu spoczywa bezpośrednio na nośnej warstwie gruntu

Rodzaje fundamentów bezpośrednich:

-stropy fundamentowe

-belki fundamentowe (zbrojenie podłużne)

-ława fimdamentowa (zbrojenie poprzeczne)

-ruszt fundamentowy -płyta fundamentowa

II.    Fundamenty pośrednie-obciążenie przekazywane jest w pośredni sposób na grunt nośny, obciążenie od budowli jest przekazywane na głęboko położoną warstwę nośną za pomocą specjalnych elementów konstrukcyjnych pogrążonych w podłożu.

Rodzaje fundamentów pośrednich:

-mikrofale

-pale:

a)    pale wbijane(stojące)-są wbijane w grunt, działają przez docisk głowicy na skałę (grunt nośny występuje pod budynkiem)

b)    pale zawieszone- stosuje się je gdy nie ma pod budynkiem gruntu nośnego, przez tarcie znoszą nacisk z góry

c)    pale normalne- działają zarówno poprzez docisk i tarcie (grunt nośny występuje pod budynkiem)

-studnie opuszczane

-ściany szczelinowe-ściana w gruncie, wykorzystywana jako element fundamentów -kesony

3. Czynniki warunkujące poprawność fundamentowania:

-głębokość posadowienia budowli - odległość między powierzchnią terenu a dolną powierzchnią fundamentów, minimalna głębokość posadowienia d=50 cm(gninty niewysadzinowe)

-głębokość zalegania warstwy nośnej

-głębokość przemarzania, w gruntach wysadzinowych 0.8-1.4 m -głębokość ewentualnego rozmycia gntntu w pobliżu ścieków itp.

-poziom zwierciadła wód gruntowych

•uwarunkowania technologiczne np. podpiwniczenia, parkingi podziemne itp.

-poziom posadowienia sąsiednich fundamentów

-niejednorodność podłoża

•rodzaj gruntów zalegających w podłożu

5.    Rodzaje fundamentów pośretbiich (zasada ich pracy w przenoszeniu obciążeń): (chyba to co w 2, za bardzo się tam rozpisałam ©)

-mikrofale

-pale:

a)    pale wbijane(stojące)-są wbijane w grunt, działają przez docisk głowicy na skałę (grunt nośny występuje pod budynkiem)

b)    pale zawieszone- stosuje się je gdy nie ma pod budynkiem gruntu nośnego, przez tarcie znoszą nacisk z góry

c)    pale normalne- działają zarówno poprzez docisk i tarcie (grant nośny występuje pod budynkiem)

-studnie opuszczane

-ściany szczelinowe-ściana w gnoicie, wykorzystywana jako element fioidamentów -kesony

6.    Stan graniczny nośności podłoża gruntowego pod fundamentem:

Podłoże griuitowe pod fundamentem to inaczej podłoże budowlane. Jest to strefa aktywna gruntu, która reaguje na loco jest na powierzchni. Nie znalazłam nic na temat tego schematu w notatkach:/ Może wy coś macie?

7.    Różnice pomiędzy belką a ławą fundamentową

Belka jest podparta punktowo, np. na kotkach, ława jest podparta ciągle (na całej długości).

Mam też coś takiego: belki fundamentowe mają taką samą sztywność jak ławy fundamentowe, czy to dobrze jest nie wiem. Belki fundamentowe - zbrojenie podłużne, Lawy fundamentowe - zbrojenie poprzeczne, belki mają obciążenie
