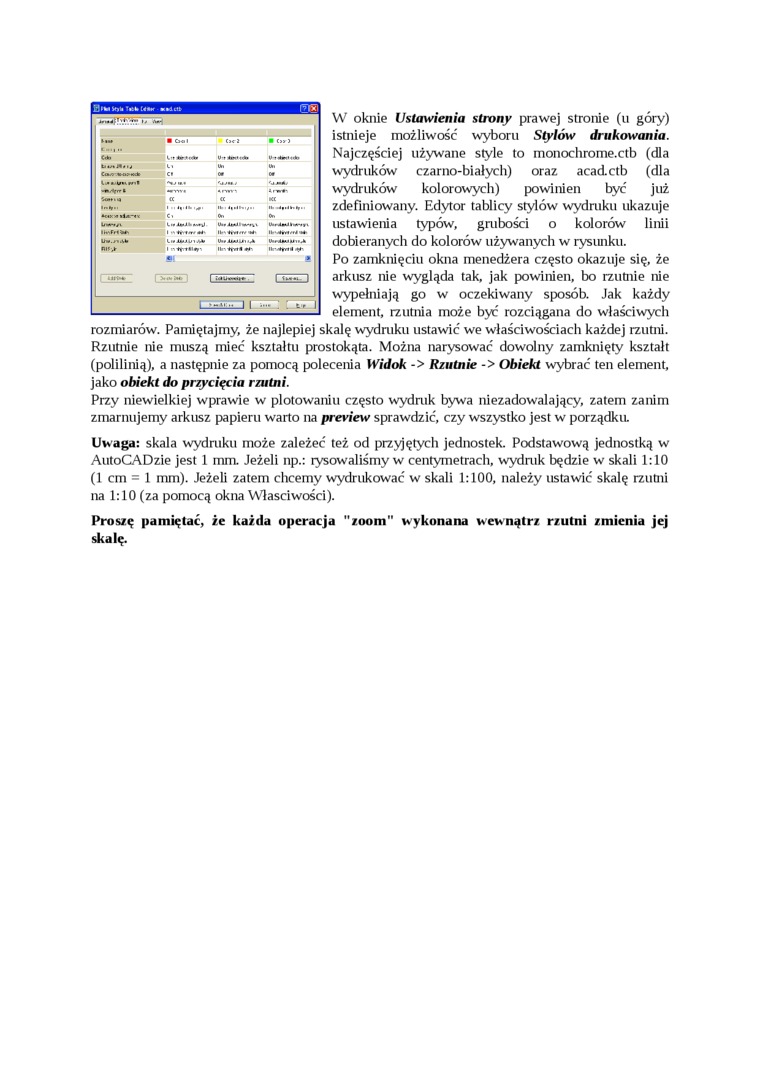

W oknie Ustawienia strony prawej stronie (u góry) istnieje możliwość wyboru Stylów drukowania. Najczęściej używane style to monochrome.ctb (dla wydruków    czarno-białych) oraz acadctb    (dla

wydruków    kolorowych) powinien być    już

zdefiniowany. Edytor tablicy stylów wydruku ukazuje ustawienia    typów, grubości o kolorów    linii

dobieranych do kolorów używanych w rysunku.

Po zamknięciu okna menedżera często okazuje się, że arkusz nie wygląda tak, jak powinien, bo rzutnie nie wypełniają go w oczekiwany sposób. Jak każdy element, rzutnia może być rozciągana do właściwych rozmiarów. Pamiętajmy, że najlepiej skalę wydruku ustawić we właściwościach każdej rzutni. Rzutnie nie muszą mieć kształtu prostokąta. Można narysować dowolny zamknięty kształt (polilinią), a następnie za pomocą polecenia Widok -> Rzutnie - > Obiekt wybrać ten element, jako obiekt do przycięcia rzutni.

Przy niewielkiej wprawie w plotowaniu często wydruk bywa niezadowalający, zatem zanim zmarnujemy arkusz papieru warto na preview sprawdzić, czy wszystko jest w porządku.

Uwaga: skala wydruku może zależeć też od przyjętych jednostek. Podstawową jednostką w AutoCADzie jest 1 mm. Jeżeli np.: rysowaliśmy w centymetrach, wydruk będzie w skali 1:10 (1 cm = 1 mm). Jeżeli zatem chcemy wydrukować w skali 1:100, należy ustawić skalę rzutni na 1:10 (za pomocą okna Właściwości).

Prosię pamiętać, ie kaida operacja "loom" wykonana wewnątrz rzutni zmienia jej skalę.
