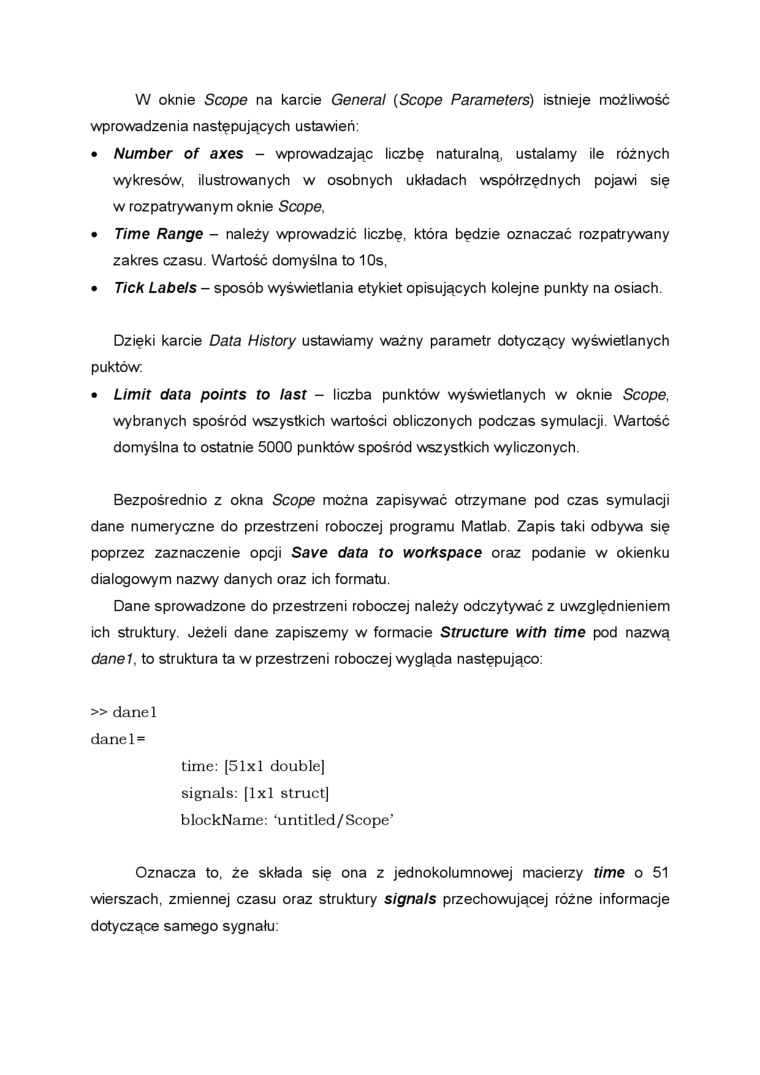

W oknie Scope na karcie General (Scope Parameters) istnieje możliwość wprowadzenia następujących ustawień:

•    Number of axes - wprowadzając liczbę naturalną, ustalamy ile różnych wykresów, ilustrowanych w osobnych układach współrzędnych pojawi się w rozpatrywanym oknie Scope,

•    Time Rangę - należy wprowadzić liczbę, która będzie oznaczać rozpatrywany zakres czasu. Wartość domyślna to 10s,

•    Tick Labels - sposób wyświetlania etykiet opisujących kolejne punkty na osiach.

Dzięki karcie Data History ustawiamy ważny parametr dotyczący wyświetlanych puktów:

•    Limit data points to last - liczba punktów wyświetlanych w oknie Scope, wybranych spośród wszystkich wartości obliczonych podczas symulacji. Wartość domyślna to ostatnie 5000 punktów spośród wszystkich wyliczonych.

Bezpośrednio z okna Scope można zapisywać otrzymane pod czas symulacji dane numeryczne do przestrzeni roboczej programu Matlab. Zapis taki odbywa się poprzez zaznaczenie opcji Save data to workspace oraz podanie w okienku dialogowym nazwy danych oraz ich formatu.

Dane sprowadzone do przestrzeni roboczej należy odczytywać z uwzględnieniem ich struktury. Jeżeli dane zapiszemy w formacie Structure with time pod nazwą danel, to struktura ta w przestrzeni roboczej wygląda następująco:

» danel dane1=

time: |51xl double] signals: (1x1 struct] blockName: ‘untitled/Scope’

Oznacza to, że składa się ona z jednokolumnowej macierzy time o 51 wierszach, zmiennej czasu oraz struktury signals przechowującej różne informacje dotyczące samego sygnału:
