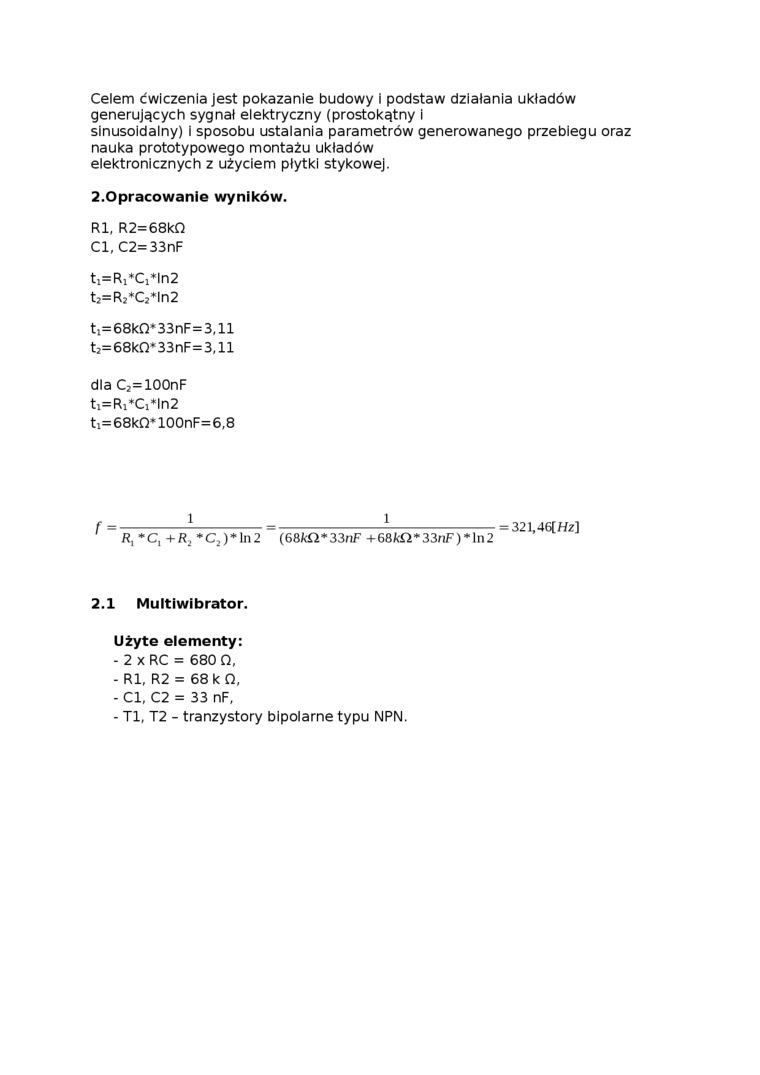

Celem ćwiczenia jest pokazanie budowy i podstaw działania układów generujących sygnał elektryczny (prostokątny i

sinusoidalny) i sposobu ustalania parametrów generowanego przebiegu oraz nauka prototypowego montażu układów elektronicznych z użyciem płytki stykowej.

2.Opracowanie wyników.

Rl, R2=68kO Cl, C2=33nF

t₁=R₁*C,*ln2

t₂=R₂*C₂*ln2

t,=68kfi*33nF=3,ll

t₂=68kfi*33nF=3,ll dla C₂=100nF

ti=Ri*Ci*ln2

ti=68kQ*100nF=6,8

f =

R,*C,+R₂*C₂)* 1ii2

(68tó2*33nF +68fci2*33nF)*ln2

= 321,46[ Hz]

2.1 Multiwibrator.

Użyte elementy:

-    2 X RC = 680 O,

-    Rl, R2 = 68 k O,

-    Cl, C2 = 33 nF,

-    Tl, T2 - tranzystory bipolarne typu NPN.
