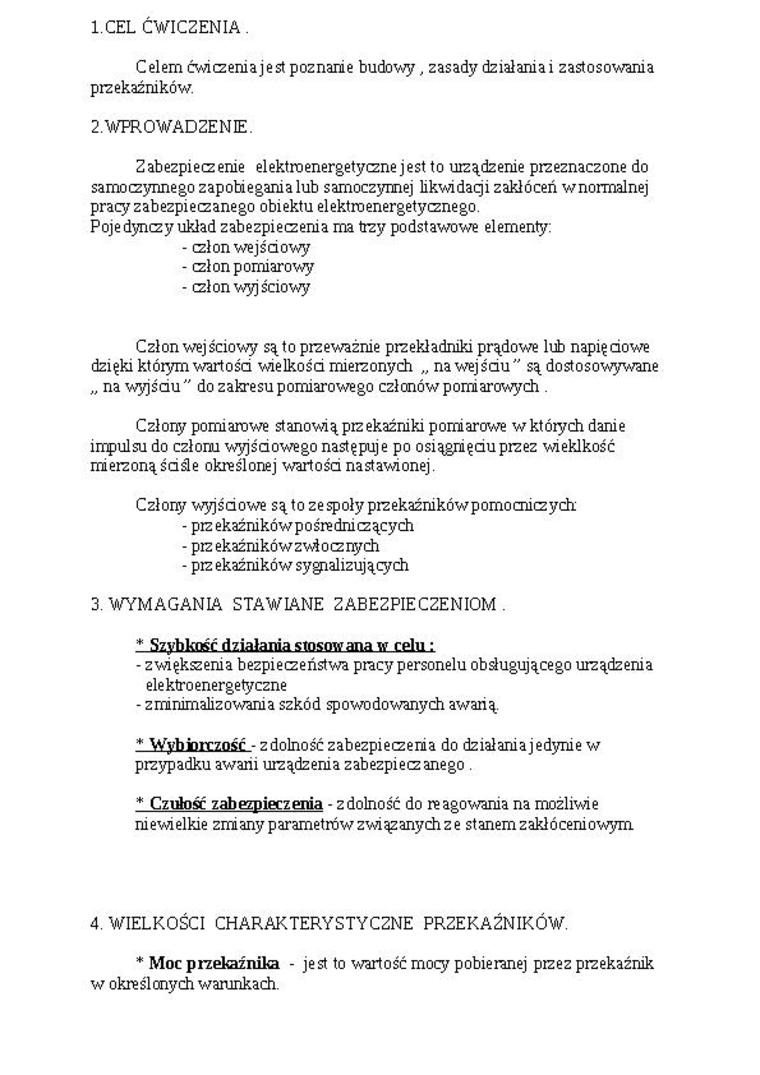

1. CEL ĆWICZENIA.

Celem ćwiczenia jest poznanie budowy, zasady działania i zastosowania przekaźników.

2.    WPROWADZĘ NIE.

Zabezpieczenie elektroenergetyczne jest to urządzenie przeznaczone do samoczynnego zapobiegania lub samoczynnej likwidacji zakłóceń wnormalnej pracy zabezpieczanego obiektu elektroenergetycznego.

Pojedynczy układ zabezpieczenia ma trzy podstawowe elementy:

-    człon wejściowy

-    człon pomiarowy

-    człon wyjściowy

Człon wejściowy są to przeważnie przekładmki prądowe lub napięciowe dzięki któiym wartości wielkości mierzonych „ na wejściu" są dostosowywane „ na wyjściu" do zakresu pomiarowego członów pomiarowych .

Człony pomiarowe stanowią pizekaźmki pomiarowe w których danie impulsu do członu wyjściowego następuj e po osiągnięciu przez wieklkość mierzoną ściśle określonej wartości nastawionej.

Człony wyjśdowe są to ze społy przekaźników pomocniczych

-    piz ekaźmków pośredniczących

-    pizekaźnikó w zaocznych

-    piz ekaźników sygnalizujących

3.WYMAGANIA STAWIANE ZABEZPIECZENIOM.

*    Szybkość działania stosowana w celu;

-    zwiększenia bezpieczeństwa pracy personelu obsługującego urządzenia elektroenergetyczne

-    zminimalizowania szkód spowodowanych awarią.

*    Wybiórczość - zdolność zabezpieczenia do dział ani a jedynie w przypadku awani urządzenia zabezpieczanego .

*    Czułość zabezpieczenia - zdolność do reagowania na możliwie niewielkie zmiany parametrów związanych z e stanem zakłóceniowym

4. WIELKOŚCI CHARAKTERYSTYCZNE PRZEKAŹNIKÓW.

* Moc przekaźnika - jest to wartość mocy pobieranej pizez przekaźnik w określonych warunkach.
