Użytkownik ma do wyboru wiele różnych funkcji ułatwiających projektowanie konstrukcji blachowych:
- szkic 2D/ 3D (lys 4)
- Powierzchnia - tworzy wyciągniętą powierzchnię konstrukcji blachowe dodając
głębokość do szkicu profilu
- Kołnierz - tworzy kołnierz poprzez dodanie płaszczyzny konstrukcji blachowe i
zagięcia do krawędzi lub pętli krawędzi na istniejącej płaszczyźnie
- Kształt kołnierza - tworzy kołnierz konstrukcji blachowej z otwartego profilu
- Kołnierz wyciągnięty - tworzy element kołnierza pomiędzy dwoma wejściowymi
szkicami profilu
- Profilowanie rolkowe - zwiększa grubość wielosegmentowego profilu i przeciąga
wynik na drugą stronę osi
- Zawinięcie obrzeża - zawija materiał wokół powierzchni w celu wzmocnienia lub
wyeliminowania ostrych krawędzi
- Gięcie - tworzenie elementu łączącego dwie rozłączne powierzchnie płaskie
- Zawinięcie - zagina powierzchnię konstrukcji blachowej poprzez zawinięcie jej
wzdłuż naszkicowanej linii, która kończy się na krawędziach powierzchni
- Wytnij - naszkicowany profil usuwa materiał przez powierzclmię konstrukcji
blachowej
- Połączenie narożnika - definiuje lub tworzy odstęp pomiędzy powierzchniami, aby
umożliwić rozwijanie
- Narzędzie do otworów - wstawia trójwymiarowy kształt elementu iFeature do
powierzchni na środkowych węzłach otworu szkicu
- Rozdarcie - Usuwa materiał pozwalając na spłaszczenie modelu zamkniętego
- Rozwiń - umożliwia umieszczenie geometrii zawinięcia w stanie spłaszczonym w celu
dalszego modelowania
- Zawiń ponownie - przywraca poprzednio rozwinięte zagięcie (lub zawinięcie) do
stanu początkowego zawinięcia
- Otwory - tworzy otwory w oparciu o punkty szkicu lub inne wybrane obiekty
geometryczne
- Zaokrąglenie narożnika - zaokrągla krawędzie wybranego narożnika
- Fazowanie narożnika - ścina krawędzie wybranego narożnika
- Ustawienia domyślne konstrukcji blachowej - umożliwia zmianę reguł, materiału i
grubości w aktywnym pliku z wartości ustawionych jako domyślne
- Utwórz płaski wzór - rozwija część konstrukcji blachowej za pomocą wybranej
powierzclini jako powierzclmię bazową
0 Szkic 2D ' |
2 Powien | |
P |
Szkic 2D ; | |
Szkic 5D | |

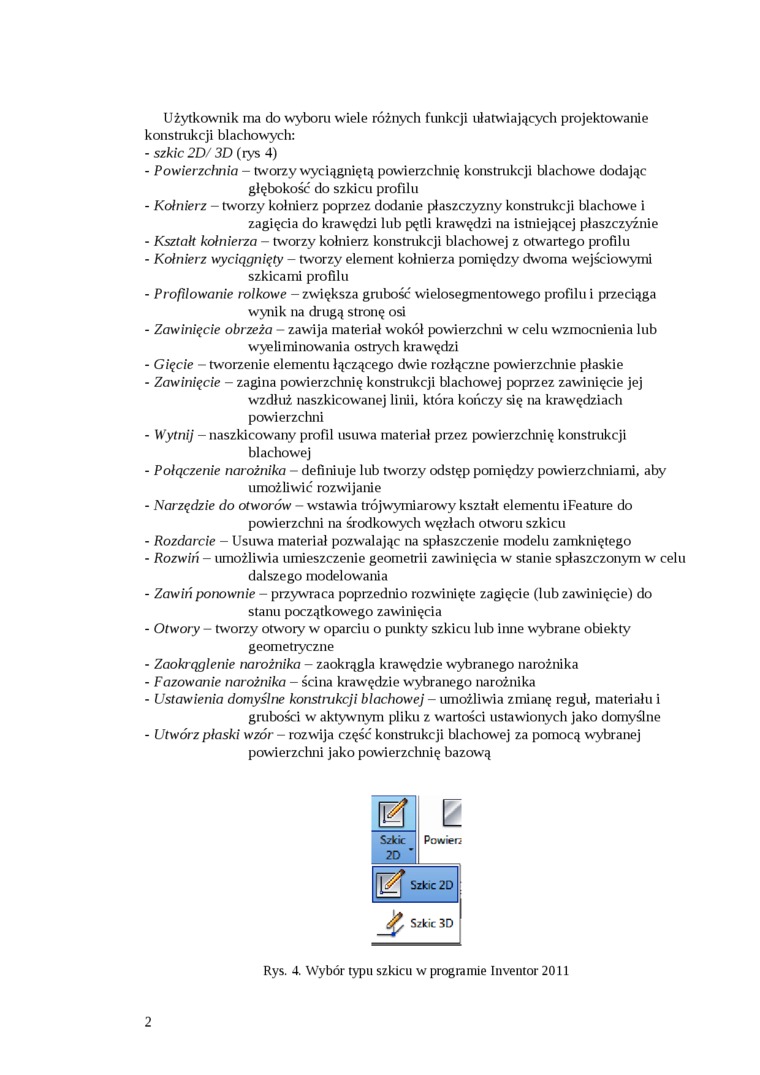

Rys. 4. Wybór typu szkicu w programie Inventor 2011
