•    Kontrolę ilości elementów ustawionych na powierzclmi arkusza;

•    Automatyczne wykonanie rysunku rozkroju z uwidocznieniem ruchów palnika i kolejności wycinania elementów;

•    Wyliczenie czasu wykonania rozkroju;

•    Wykonanie wydruku, zawierającego wszystkie informacje o wykonywanym rozkroju;

•    Wprowadzenie instrukcji sposobu cięcia poszczególnych elementów.

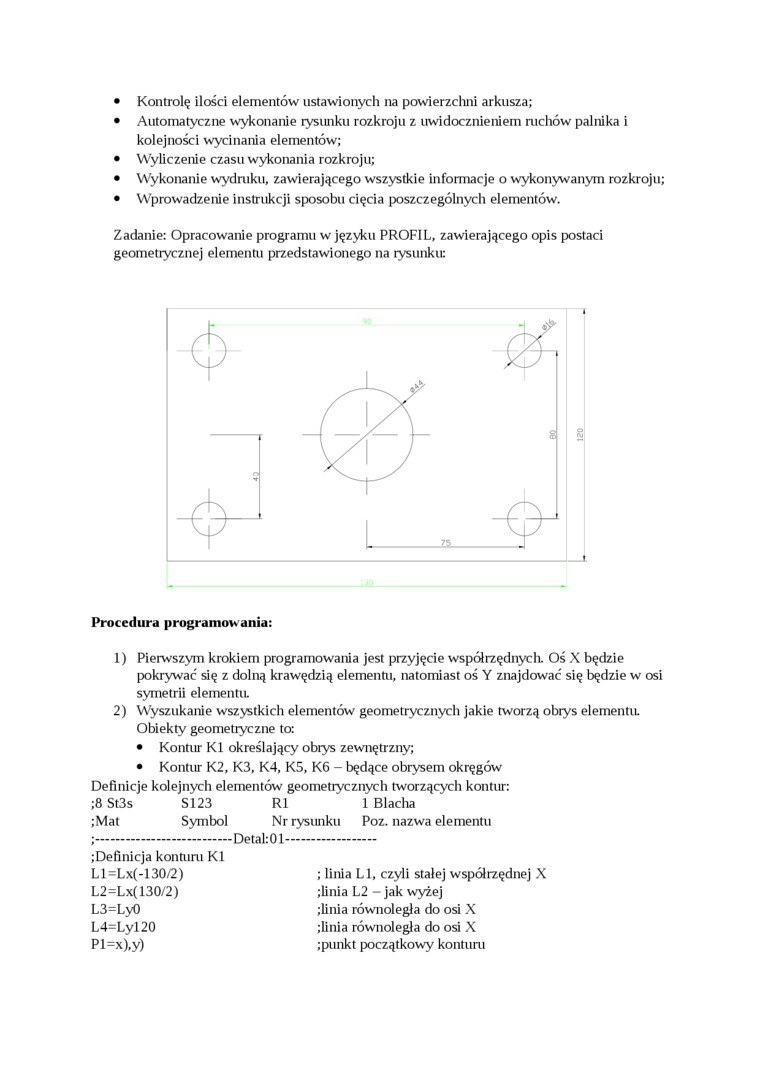

Zadanie: Opracowanie programu w języku PROFIL, zawierającego opis postaci geometiycznej elementu przedstawionego na rysunku:

Procedura programowania:

1)    Pierwszym krokiem programowania jest przyjęcie współrzędnych Oś X będzie pokrywać się z dolną krawędzią elementu, natomiast oś Y znajdować się będzie w osi symetrii elementu.

2)    Wyszukanie wszystkich elementów geometrycznych jakie tworzą obrys elementu. Obiekty geometiyczne to:

•    Kontur KI określający obrys zewnętrzny;

•    Kontur K2, K3, K4, K5, K6 - będące obrysem okręgów Definicje kolejnych elementów geometrycznych tworzących kontur:

;8 St3s    SI23    R1    1 Blacha

;Mat    Symbol    Nr rysunku    Poz. nazwa elementu

;--------------------------Detal: 01----------------

;Definicja konturu KI

Ll=Lx(-130/2)    ; linia LI, czyli stałej współrzędnej X

L2=Lx( 130/2)    ;linia L2 - jak wyżej

L3=LyO    ;linia równoległa do osi X

L4=Lyl20    ;linia równoległa do osi X

Pl=x),y)    ;punkt początkowy konturu
