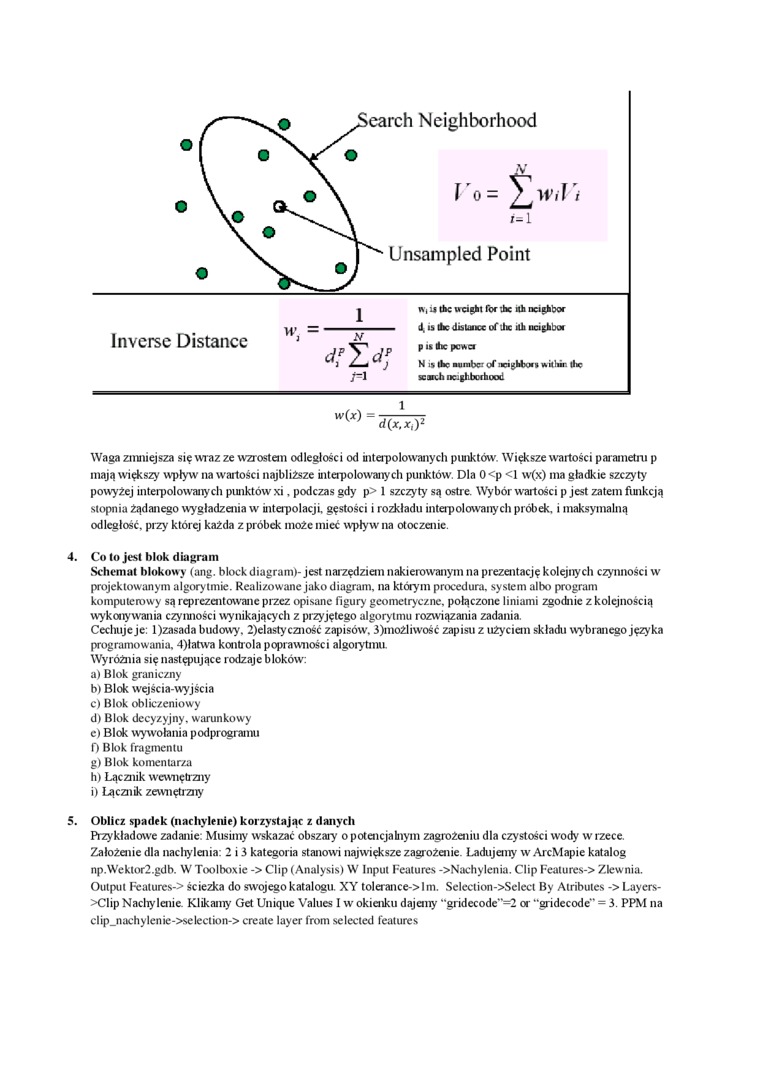

Waga zmniejsza się wraz ze wzrostem odległości od interpolowanych punktów. Większe wartości parametru p mają większy wpływ na wartości najbliższe interpolowanych punktów. Dla 0<p <1 w(x) ma gładkie szczyty powyżej interpolowanych punktów xi, podczas gdy p> 1 szczyty są ostre. Wybór wartości p jest zatem funkcją stopnia żądanego wygładzenia w interpolacji, gęstości i rozkładu interpolowanych próbek, i maksymalną odległość, przy której każda z próbek może mieć wpływ' na otoczenie.

4.    Co to jest blok diagram

Schemat blokowy (ang. błock diagram)-jest narzędziem nakierowanym na prezentację kolejnych czynności w projektowanym algorytmie. Realizowane jako diagram, na którym procedura, system albo program komputerowy są reprezentowane pracz opisane figury geometryczne, połączone liniami zgodnie z kolejnością wykonywania czynności wynikających z przyjętego algorytmu rozwiązania zadania.

Cechuje je: ljzasada budowy-. 2)eiastyczność zapisów. 3)możIiwość zapisu z Użyciem składu wybranego języka programowania. 4)łatwa kontr ola poprawności algorytmu Wyróżnia się następujące rodzaje bloków:

a)    Blok graniczny

b)    Blok wejścia-wyjścia

c)    Blok obliczeniowy

d)    Blok decyzyjny, warunkowy

e)    Blok wywołania podprogramu 0 Blok fragmentu

g)    Blok komentarza

h)    Łącznik wewnętrzny

i)    Łącznik zewnętrzu)'

5.    Oblicz spadek (nachylenie) korzystając z danych

Przykładowe zadanie: Musimy wskazać obszary o potencjalnym zagrożeniu dla czystości wody w rzece. Założenie dla nacliylenia: 2 i 3 kategoria stanowi największe zagroźenie. Ładujemy w ArcMapie katalog np.Wektor2.gdb. W Toolboxie -> Clip (Analysis) W Input Fealures ->Nachylenia. Clip Features-> Zlewnia. Output Fcatures-> ścieżka do swojego katalogu. XY tolerance-> I m. Sclection->Select By Atributes -> Laycrs->Clip Nachylenie. Klikamy Get Unique Values I w okienku dajemy "gridecode‘‘=2 or “gridecode" = 3. PPM na clip_nachylenie->seleciion-> create layer from selecied features
