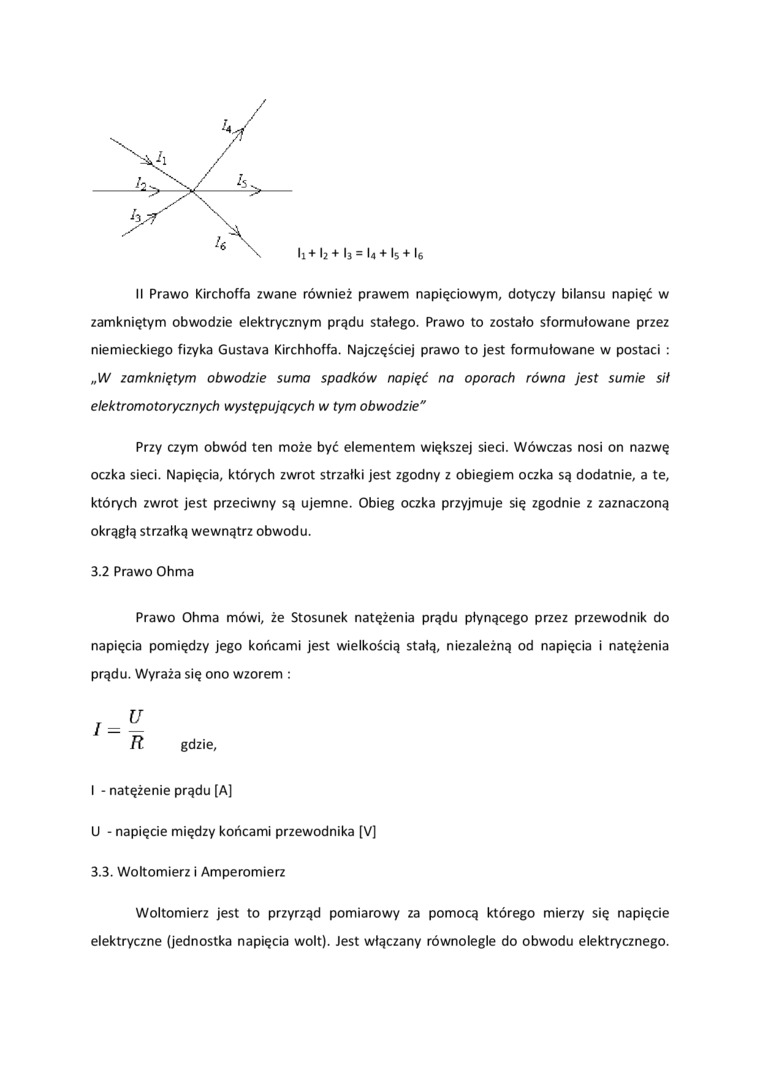

Ii+12 ♦ U = U + ls+ U

II Prawo Kirchoffa zwane również prawem napięciowym, dotyczy bilansu napięć w zamkniętym obwodzie elektrycznym prądu stałego. Prawo to zostało sformułowane przez niemieckiego fizyka Gustava Kirchhoffa. Najczęściej prawo to jest formułowane w postaci : „W zamkniętym obwodzie suma spadków napięć na oporach równa jest sumie sił elektromotorycznych występujących w tym obwodzie"

Przy czym obwód ten może być elementem większej sieci. Wówczas nosi on nazwę oczka sieci. Napięcia, których zwrot strzałki jest zgodny z obiegiem oczka są dodatnie, a te, których zwrot jest przeciwny są ujemne. Obieg oczka przyjmuje się zgodnie z zaznaczoną okrągłą strzałką wewnątrz obwodu.

3.2 Prawo Ohma

Prawo Ohma mówi, że Stosunek natężenia prądu płynącego przez przewodnik do napięcia pomiędzy jego końcami jest wielkością stałą, niezależną od napięcia i natężenia prądu. Wyraża się ono wzorem :

I - natężenie prądu [A]

U - napięcie między końcami przewodnika [V]

3.3. Woltomierz i Amperomierz

Woltomierz jest to przyrząd pomiarowy za pomocą którego mierzy się napięcie elektryczne (jednostka napięcia wolt). Jest włączany równolegle do obwodu elektrycznego.
