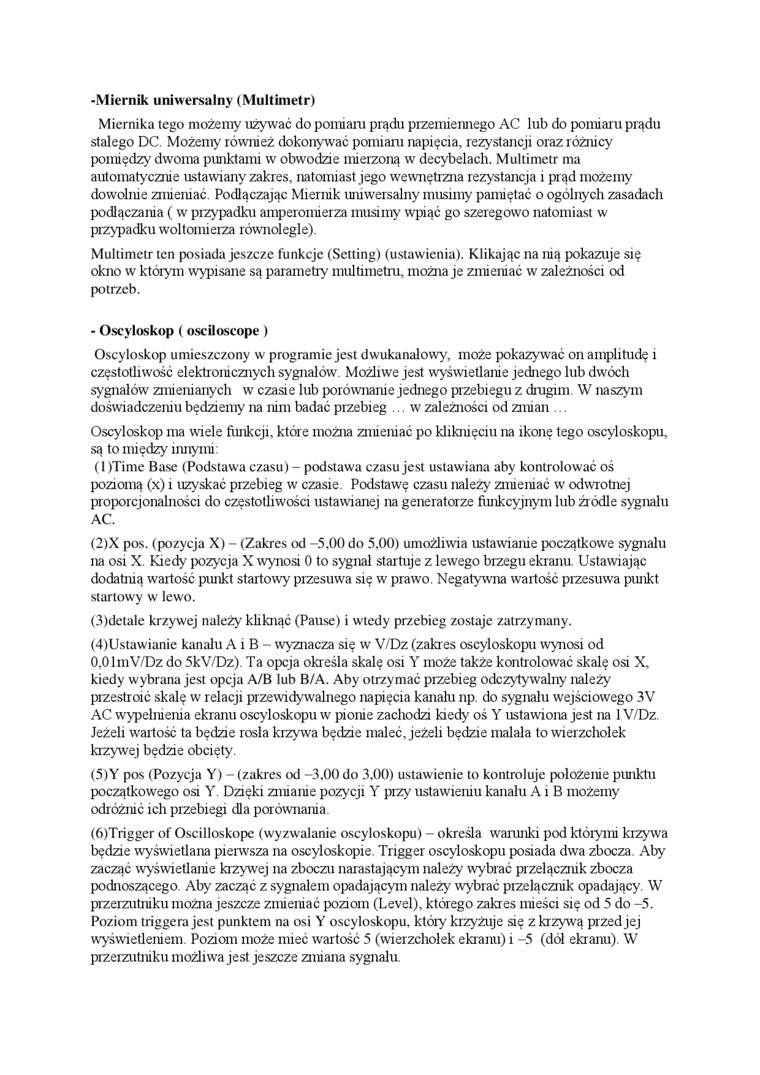

•Miernik uniwersalny (Multimetr)

Miernika tego możemy używać do pomiaru prądu przemiennego AC lub do pomiaru prądu stałego DC. Możemy również dokonywać pomiaru napięcia, rezystancji oraz różnicy pomiędzy dwoma punktami w obwodzie mierzoną w decybelach. Multimetr ma automatycznie ustawiany zakres, natomiast jego wewnętrzna rezystancja i prąd możemy dowolnie zmieniać. Podłączając Miernik uniwersalny musimy pamiętać o ogólnych zasadach podłączania (w przypadku amperomierza musimy wspiąć go szeregowo natomiast w przypadku woltomierza równolegle).

Multimetr ten posiada jeszcze funkcje (Sctting) (ustawienia). Klikając na nią pokazuje się okno w którym wypisane są parametry multimetru, można je zmieniać w zależności od potrzeb.

- Oscyloskop ( osciloscope )

Oscyloskop umieszczony w programie jest dwukanałowy, może pokazywać on amplitudę i częstotliwość elektronicznych sygnałów. Możliwe jest wyświetlanie jednego lub dw^fóch sygnałów zmienianych w czasie lub porcwname jednego przebiegu z drugim W naszym doświadczeniu będziemy na nim badać przebieg ... w zależności od zmian ..

Oscyloskop ma wiele fimkcji, które można zmieniać po kliknięciu na ikonę tego oscyloskopu, są to między innymi:

(1 )Time Base (Podstawa czasu) - podstawa czasu jest ustawiana aby kontrolować oś poziomą (x) i uzyskać przebieg w czasie. Podstawę czasu należy zmieniać w odwrotnej proporcjonalności do częstotliwości ustawianej na generatorze funkcyjnym lub źródle sygnału AC.

(2) X pos. (pozycja X) - (Zakres od -5,00 do 5,00) umożliwia ustawianie początkowa sygnału na osi X. Kiedy pozycja X wynosi 0 to sygnał startuje z lewego brzegu ekranu. Ustawiając dodatnią wartość punkt startowy przesuwa się w prawdo. Negatywna wartość przesmva punkt startowy w lewo.

(3) detale krzywej należy kliknąć (Pause) i w'tedy przebieg zostaje zatrzymany.

(4) Ustawianie kanału A i B - wyznacza się w V/Dz (zakres oscyloskopu wynosi od 0,01mV/Dz do 5kV/Dz). Ta opcja określa skalę osi Y może także kontrolować skalę osi X, kiedy wybrana jest opcja A/B lub B/A. Aby otrzymać przebieg odczytywalny należy przestroić skalę w relacji przewidywalnego napięcia kanału np. do sygnału wejściowego 3V AC wypełnienia ekranu oscyloskopu w pionie zachodzi kiedy oś Y ustawiona jest na 1 V/Dz. Jeżeli w^rartość ta będzie rosła krzywa będzie maleć, jeżeli będzie malała to wierzchołek krzywej będzie obcięty.

(5) Y pos (Pozycja Y) - (zakres od -3.00 do 3,00) ustawienie to kontroluje położenie punktu początkowego osi Y. Dzięki zmianie pozycji Y przy ustawieniu kanału A i B możemy odróżnić ich przebiegi dla porównania.

(6) Trigger of Oscilloskope (wyzwalanie oscyloskopu) - określa warunki pod którymi krzywa będzie wyświetlana pierwsza na oscyloskopie. Trigger oscyloskopu posiada dwa zbocza. Aby zacząć wyświetlanie krzywej na zboczu narastającym należy wybrać pr zełącznik zbocza podnoszącego. Aby zacząć z sygnałem opadającym należy wybrać przełącznik opadający. W przerzutniku można jeszcze zmieniać poziom (Level), którego zakres mieści się od 5 do -5. Poziom triggera jest punktem na osi Y oscyloskopu, który krzyżuje się z krzywą przed jej wyświetleniem Poziom może mieć wartość 5 (wierzchołek ekranu) i -5 (dół ekranu). W przerzutniku możliwa jest jeszcze zmiana sygnału.
