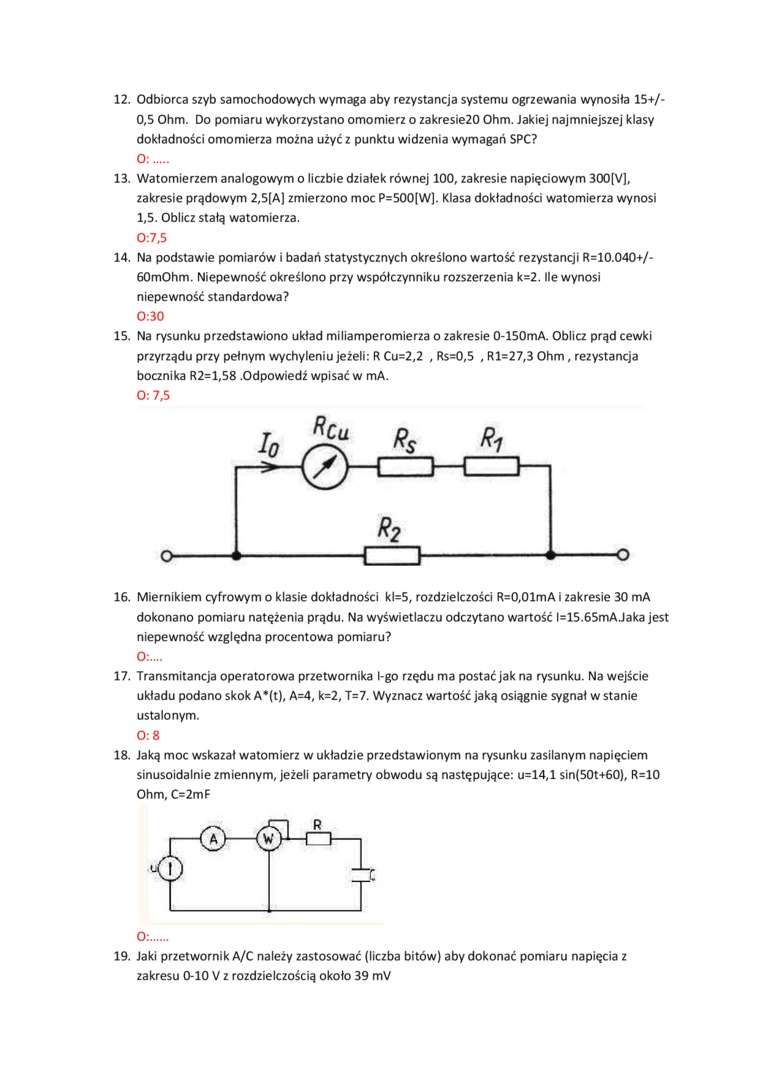

12.    Odbiorca szyb samochodowych wymaga aby rezystancja systemu ogrzewania wynosiła 15+/-0,5 Ohm. Do pomiaru wykorzystano omomierz o zakresie20 Ohm. Jakiej najmniejszej klasy dokładności omomierza można użyć z punktu widzenia wymagań SPC?

O:.....

13.    Watomierzem analogowym o liczbie działek równej 100, zakresie napięciowym 300[V], zakresie prądowym 2,5[A] zmierzono moc P=500[W). Klasa dokładności watomierza wynosi 1,5. Oblicz stałą watomierza.

0:7,5

14.    Na podstawie pomiarów i badań statystycznych określono wartość rezystancji R=10.040+/-60m0hm. Niepewność określono przy współczynniku rozszerzenia k=2. Ile wynosi niepewność standardowa?

0:30

15.    Na rysunku przedstawiono układ miliamperomierza o zakresie 0-150mA. Oblicz prąd cewki przyrządu przy pełnym wychyleniu jeżeli: R Cu=2,2 , Rs=0,5 , Rl=27,3 Ohm, rezystancja bocznika R2=l,58 .Odpowiedź wpisać w mA.

O: 7,5

16.    Miernikiem cyfrowym o klasie dokładności kl=5, rozdzielczości R=0,01mA i zakresie 30 mA dokonano pomiaru natężenia prądu. Na wyświetlaczu odczytano wartość 1=15.65mA Jaka jest niepewność względna procentowa pomiaru?

O:....

17.    Transmitancja operatorowa przetwornika I-go rzędu ma postać jak na rysunku. Na wejście układu podano skok A*(t), A=4, k=2, T=7. Wyznacz wartość jaką osiągnie sygnał w stanie ustalonym.

0:8

18.    Jaką moc wskazał watomierz w układzie przedstawionym na rysunku zasilanym napięciem sinusoidalnie zmiennym, jeżeli parametry obwodu są następujące: u=14,l sin(50t+60), R=10 Ohm, C=2mF

19. Jaki przetwornik A/C należy zastosować (liczba bitów) aby dokonać pomiaru napięcia z zakresu 0-10 V z rozdzielczością około 39 mV
