2193

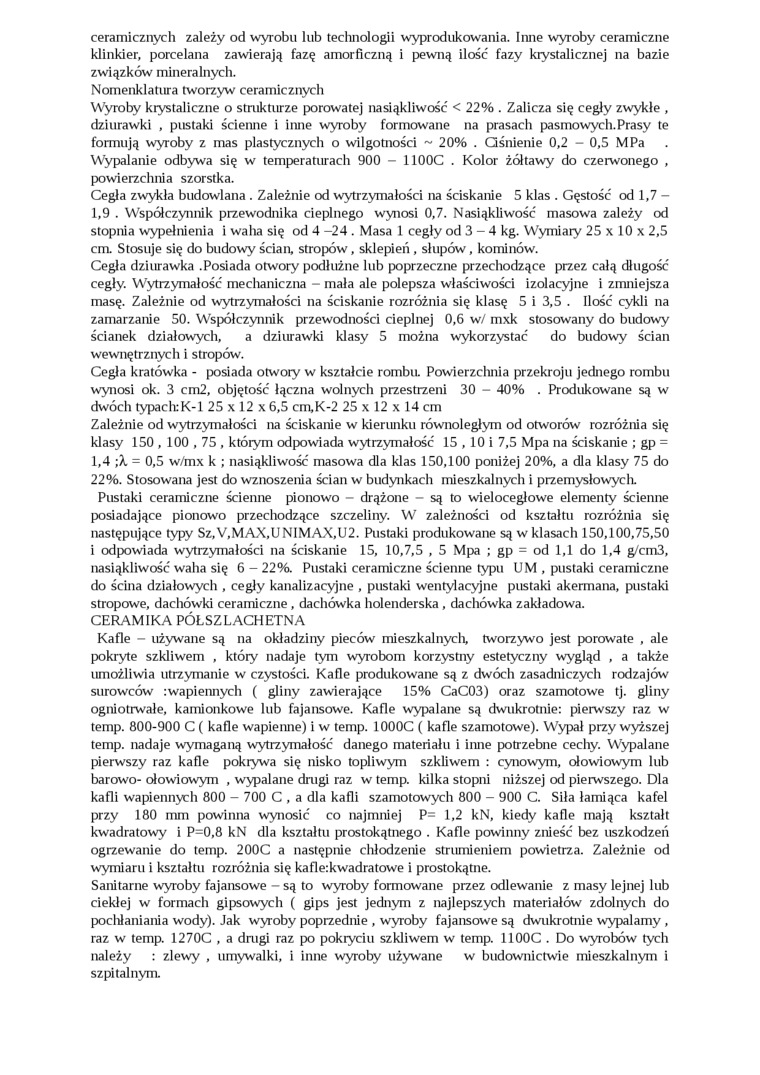

ceramicznych zależy od wyrobu lub technologii wyprodukowania. Inne wyroby ceramiczne klinkier, porcelana zawierają fazę amorficzną i pewną ilość fazy krystalicznej na bazie związków mineralnych.

Nomenklatura tworzyw ceramicznych

Wyroby krystaliczne o strukturze porowatej nasiąkliwość < 22% . Zalicza się cegły zwykłe , dziurawki , pustaki ścienne i inne wyroby formowane na prasacli pasmowych.Prasy te formują wyroby z mas plastycznych o wilgotności ~ 20% . Gśnienie 0,2 - 0,5 MPa Wypalanie odbywa się w temperaturach 900 - 1100C . Kolor żółtawy do czerwonego , powierzchnia szorstka.

Cegła zwykła budowlana . Zależnie od wytrzymałości na ściskanie 5 klas . Gęstość od 1,7 -1,9 . Współczynnik przewodnika cieplnego wynosi 0,7. Nasiąkliwość masowa zależy od stopnia wypełnienia i waha się od 4 -24 . Masa 1 cegły od 3 - 4 kg. Wymiary 25 x 10 x 2,5 cm. Stosuje się do budowy ścian, stropów, sklepień , słupów, kominów.

Cegła dziurawka .Posiada otwory podłużne lub poprzeczne przechodzące przez całą długość cegły. Wytrzymałość mechaniczna - mała ale polepsza właściwości izolacyjne i zmniejsza masę. Zależnie od wytrzymałości na ściskanie rozróżnia się klasę 5 i 3,5 . Ilość cykli na zamarzanie 50. Współczynnik przewodności cieplnej 0,6 w/ mxk stosowany do budowy ścianek działowych, a dziurawki klasy 5 można wykorzystać do budowy ścian wewnętrznych i stropów.

Cegła kratówka - posiada otwoiy w kształcie rombu. Powierzchnia przekroju jednego rombu wynosi ok. 3 cm2, objętość łączna wolnych przestrzeni 30 - 40% . Produkowane są w dwóch typach:K-l 25 x 12 x 6,5 cm,K-2 25 x 12 x 14 cm

Zależnie od wytrzymałości na ściskanie w kierunku równoległym od otworów rozróżnia się klasy 150,100,75 , któiym odpowiada wytrzymałość 15,10 i 7,5 Mpa na ściskanie ; gp = 1,4 ;X = 0,5 w/mx k ; nasiąkliwość masowa dla klas 150,100 poniżej 20%, a dla klasy 75 do 22%. Stosowana jest do wznoszenia ścian w budynkach mieszkalnych i przemysłowych

Pustaki ceramiczne ścienne pionowo - drążone - są to wielocegłowe elementy ścienne posiadające pionowo przechodzące szczeliny. W zależności od kształtu rozróżnia się następujące typy Sz,V,MAX,UNlMAX,U2. Pustaki produkowane są w klasach 150,100,75,50 i odpowiada wytrzymałości na ściskanie 15, 10,7,5 , 5 Mpa ; gp = od 1,1 do 1,4 g/cm3, nasiąkliwość waha się 6 - 22%. Pustaki ceramiczne ścienne typu UM , pustaki ceramiczne do ścina działowych , cegły kanalizacyjne , pustaki wentylacyjne pustaki akermana, pustaki stropowe, dachówki ceramiczne, dachówka holenderska , dachówka zakładowa.

CERAMIKA PÓŁSZLACHETNA

Kafle - używane są na okładziny pieców mieszkalnych, tworzywo jest porowate , ale pokryte szkliwem , któiy nadaje tym wyrobom korzystny estetyczny wygląd , a także umożliwia utrzymanie w czystości. Kafle produkowane są z dwóch zasadniczych rodzajów surowców :wapiennych ( gliny zawierające 15% CaC03) oraz szamotowe tj. gliny ogniotrwałe, kamionkowe lub fajansowe. Kafle wypalane są dwukrotnie: pierwszy raz w temp. 800-900 C ( kafle wapienne) i w temp. 1000C ( kafle szamotowe). Wypał przy wyższej temp. nadaje wymaganą wytrzymałość danego materiału i inne potrzebne cechy. Wypalane pierwszy raz kafle pokrywa się nisko topliwym szkliwem : cynowym, ołowiowym lub barowo- ołowiowym , wypalane drugi raz w temp. kilka stopni niższej od pierwszego. Dla kafli wapiennych 800 - 700 C , a dla kafli szamotowych 800 - 900 C. Siła łamiąca kafel przy 180 mm powinna wynosić co najmniej P= 1,2 kN, kiedy kafle mają kształt kwadratowy i P=0,8 kN dla kształtu prostokątnego . Kafle powinny znieść bez uszkodzeń ogrzewanie do temp. 200C a następnie chłodzenie strumieniem powietrza. Zależnie od wymiaru i kształtu rozróżnia się kafle:kwadratowe i prostokątne.

Sanitarne wyroby fajansowe - są to wyroby formowane przez odlewanie z masy lejnej lub ciekłej w formach gipsowych ( gips jest jednym z najlepszych materiałów zdolnych do pochłaniania wody). Jak wyroby poprzednie , wyroby fajansowe są dwukrottiie wypalamy , raz w temp. 1270C , a drugi raz po pokryciu szkliwem w temp. 1100C . Do wyrobów tych należy : zlewy , umywalki, i inne wyroby używane w budownictwie mieszkalnym i szpitalnym.
