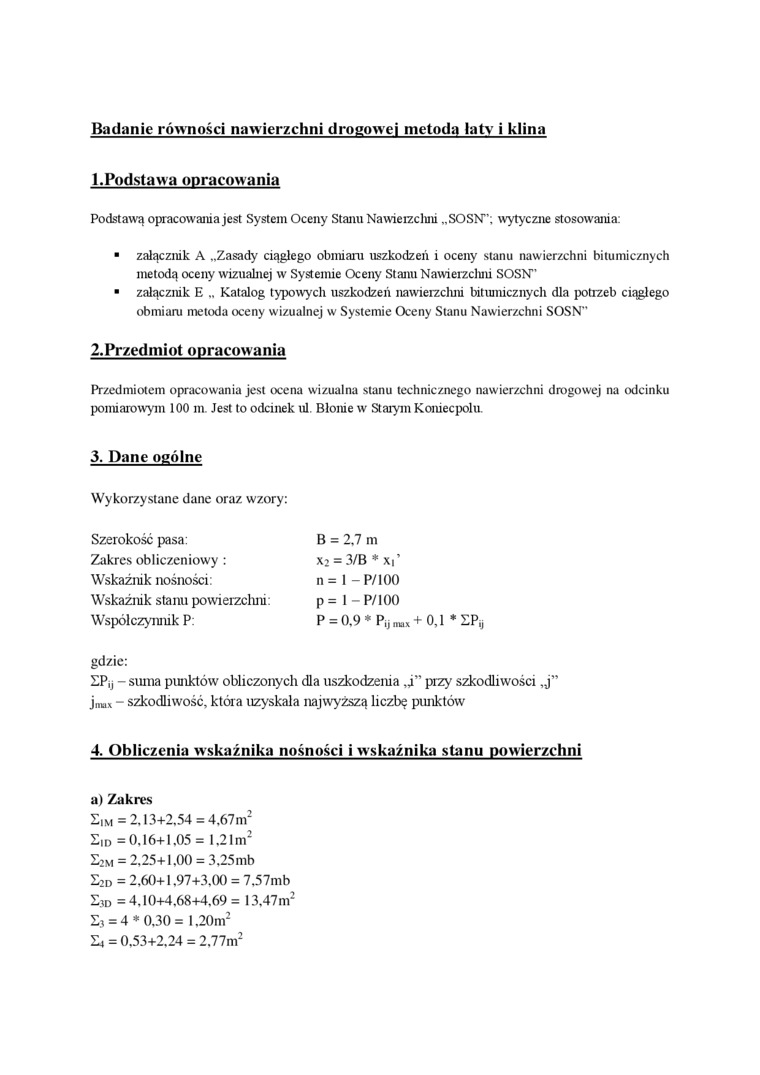

Badanie równości nawierzchni drogowej metoda laty i klina

1. Podstawa opracowania

Podstawą opracowania jest System Oceny Stanu Nawierzchni „SOSN"; wytyczne stosowania:

■    załącznik A „Zasady ciągłego obmiaru uszkodzeń i oceny stanu nawierzchni bitumicznych metodą oceny wizualnej w Systemie Oceny Stanu Nawierzcluu SOSN”

■    załącznik E „ Katalog typowych uszkodzeń nawierzcluu bitumicznych dla potrzeb ciągłego obmiaru metoda oceny wizualnej w Systemie Oceny Stanu Nawierzchni SOSN"

2. Przedmiot opracowania

Przedmiotem opracowania jest ocena wizualna stanu technicznego nawierzchni drogowej na odcinku pomiarowym 100 m. Jest to odcinek ul. Błonie w Starym Koniecpolu

3.    Dane ogólne

Wykorzystane dane oraz wzory:

B = 2,7 m x2 = 3/B * x,ł n = 1 -P/100 p = 1 - P/100

P = 0,9 * Pjj max + 0,1 *ZP,j


Szerokość pasa:

Zakres obliczeniowy :

Wskaźnik nośności:

Wskaźnik stanu powierzchni:

Współczynnik P:

gdzie:

SPjj - suma punktów obliczonych dla uszkodzenia „i” przy szkodliwości, j” jma* - szkodliwość, która uzyskała najwyższą liczbę punktów

4.    Obliczenia wskaźnika nośności i wskaźnika stanu powierzchni

a) Zakres

L,m = 2,13+2,54 = 4,67m2

5. D =0.16+1.05 = 1.21mS2M = 2.25+1.00 = 3.25mb Z2D = 2,60+1,97+3,00 = 7,57mb S3d =4,10+4.68+4.69 = 13,47nr £3 = 4 * 0,30 = 1,20mS4 = 0.53+2.24 = 2.77nr
