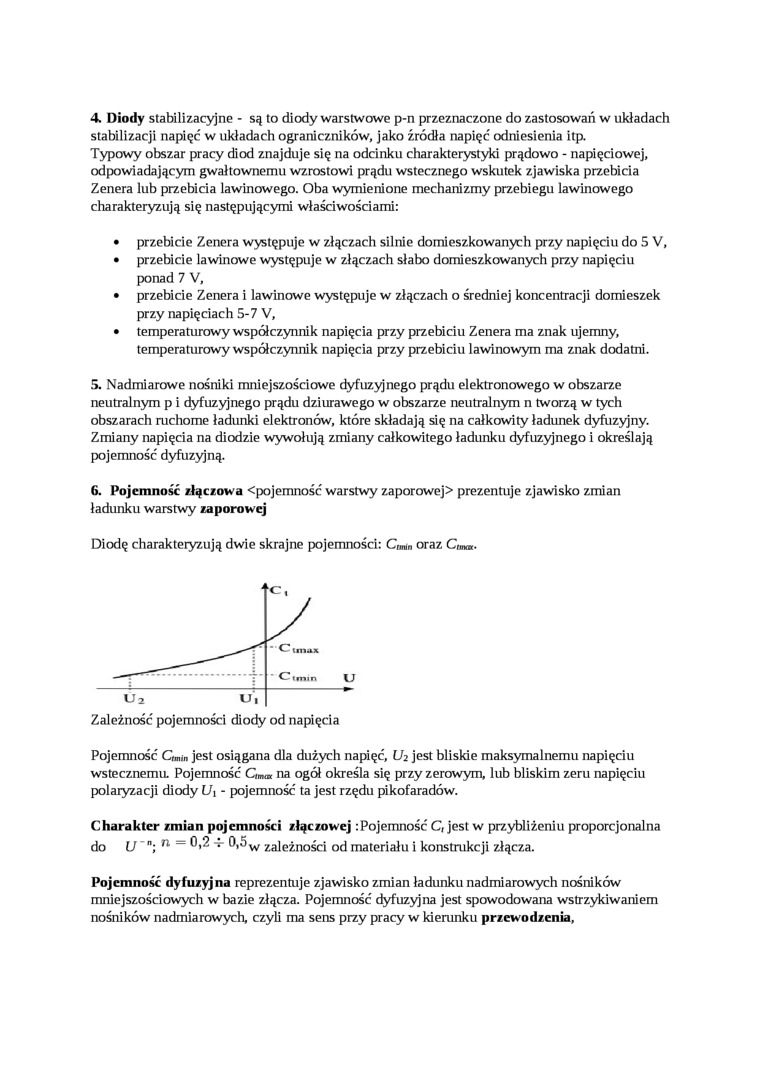

4.    Diody stabilizacyjne - są to diody warstwowe p-n przeznaczone do zastosowań w układach stabilizacji napięć w układach ograniczników, jako źródła napięć odniesienia itp.

Typowy obszar pracy diod znajduje się na odcinku charakterystyki prądowo - napięciowej, odpowiadającym gwałtownemu wzrostowi prądu wstecznego wskutek zjawiska przebicia Zenera lub przebicia lawinowego. Oba wymienione mechanizmy przebiegu lawinowego charakteryzują się następującymi właściwościami:

•    przebicie Zenera występuje w złączach silnie domieszkowanych przy napięciu do 5 V,

•    przebicie lawinowe występuje w złączach słabo domieszkowanych przy napięciu ponad 7 V,

•    przebicie Zenera i lawinowe występuje w złączach o średniej koncentracji domieszek przy napięciach 5-7 V,

•    temperaturowy współczynnik napięcia przy przebiciu Zenera ma znak ujemny, temperaturowy współczynnik napięcia przy przebiciu lawinowym ma znak dodatni.

5.    Nadmiarowe nośniki mniejszościowe dyfuzyjnego prądu elektronowego w obszarze neutralnym p i dyfuzyjnego prądu dziurawego w obszarze neutralnym n tworzą w tych obszarach ruchome ładunki elektronów, które składają się na całkowity ładunek dyfuzyjny. Zmiany napięcia na diodzie wywołują zmiany całkowitego ładunku dyfuzyjnego i określają pojemność dyfuzyjną.

6.    Pojemność złączowa <pojemność warstwy zaporowej> prezentuje zjawisko zmian ładunku warstwy zaporowej

Diodę charakteryzują dwie skrajne pojemności: Gnun oraz Gm«.

Zależność pojemności diody od napięcia

Pojemność Gmin jest osiągana dla dużych napięć, U2 jest bliskie maksymalnemu napięciu wstecznemu. Pojemność na ogół określa się przy zerowym, lub bliskim zeru napięciu polaryzacji diody L/j - pojemność ta jest rzędu pikofaradów.

Charakter zmian pojemności złączowej :Pojemność C, jest w przybliżeniu proporcjonalna do U n = t 0,5 w zaieżności od materiału i konstrukcji złącza.

Pojemność dyfuzyjna reprezentuje zjawisko zmian ładunku nadmiarowych nośników mniejszościowych w bazie złącza. Pojemność dyfuzyjna jest spowodowana wstrzykiwaniem nośników nadmiarowych, czyli ma sens przy pracy w kierunku przewodzenia,
