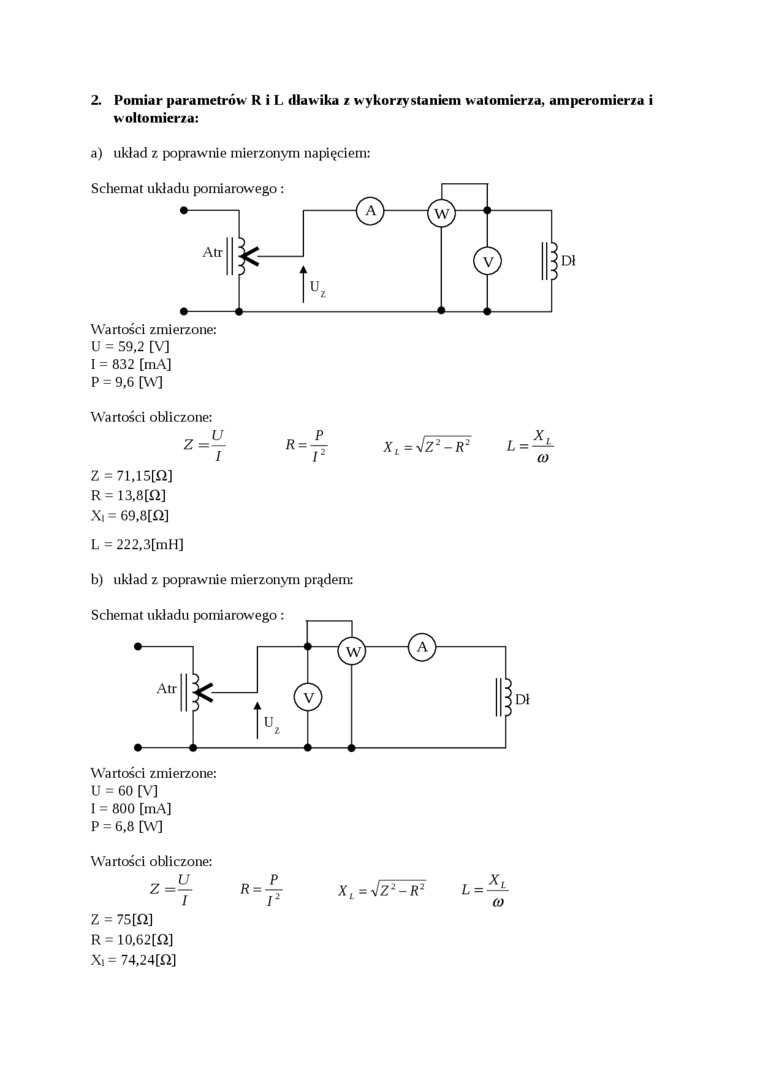

2. Pomiar parametrów R i L dławika z wykorzystaniem watomierza, amperomierza i woltomierza:

a) układ z poprawnie mierzonym napięciem:

Wartości zmierzone:

U = 59,2 [V]

I = 832 [mA]

P = 9,6 [W]

Wartości obliczone:

Ir    co

Z-71,15(0]

R = 13,8[ft]

Xi = 69,8[n]

L = 222,3[mH]

b) układ z poprawnie mierzonym prądem:

Wartości zmierzone: U = 60 [V]

I = 800 [mA]

P = 6,8 [W]

Wartości obliczone:

x_l=Jz²-r²

(O

Z = 75 [£2]

R = 10,62[Q] Xi = 74,24[H]
