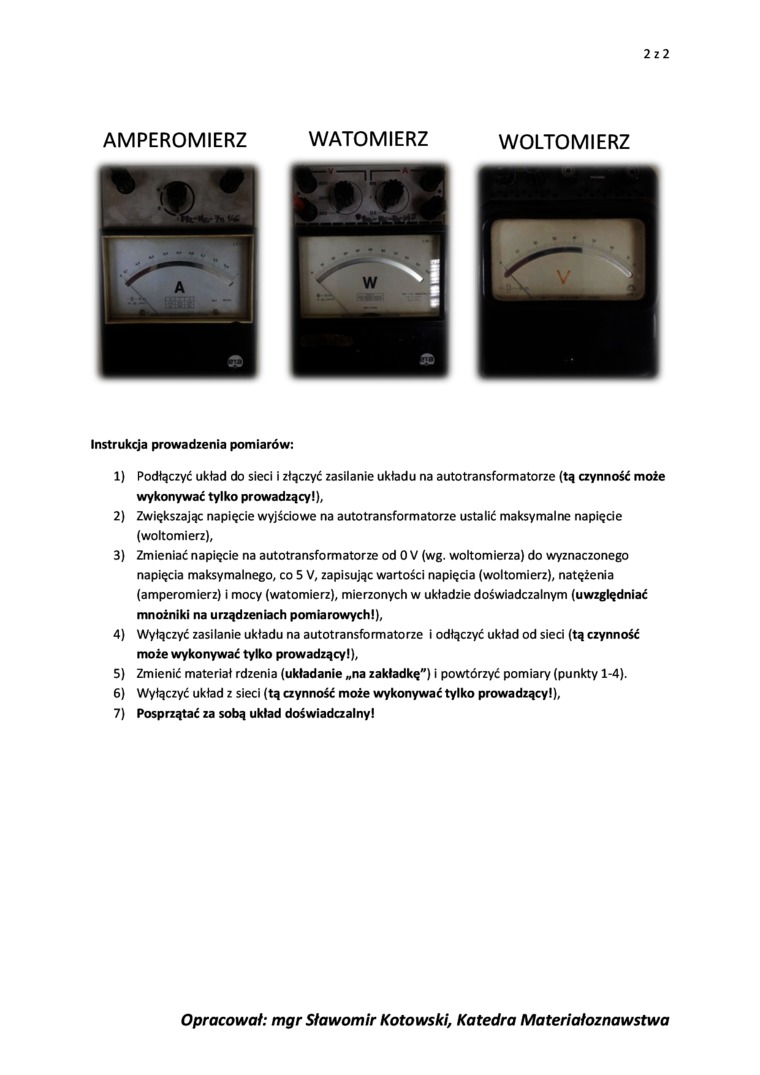

WATOMIERZ WOLTOMIERZ
Instrukcja prowadzenia pomiarów:
1) Podłączyć układ do sieci i złączyć zasilanie układu na autotransformatorze (tą czynność moie wykonywać tylko prowadzący!),
2) Zwiększając napięcie wyjściowe na autotransformatorze ustalić maksymalne napięcie (woltomierz),
3) Zmieniać napięcie na autotransformatorze od 0 V (wg. woltomierza) do wyznaczonego napięcia maksymalnego, co 5 V, zapisując wartości napięcia (woltomierz), natężenia (amperomierz) i mocy (watomierz), mierzonych w układzie doświadczalnym (uwzględniać mnożniki na urządzeniach pomiarowych!),
4) Wyłączyć zasilanie układu na autotransformatorze i odłączyć układ od sieci (tą czynność może wykonywać tylko prowadzący!),
5) Zmienić materiał rdzenia (układanie „na zakładkę") i powtórzyć pomiary (punkty 1*4).
6) Wyłączyć układ z sieci (tą czynność może wykonywać tylko prowadzący!),
7) Posprzątać za sobą układ doświadczalny!
Opracował: mgr Sławomir Kotowski; Katedra Materiałoznawstwa
