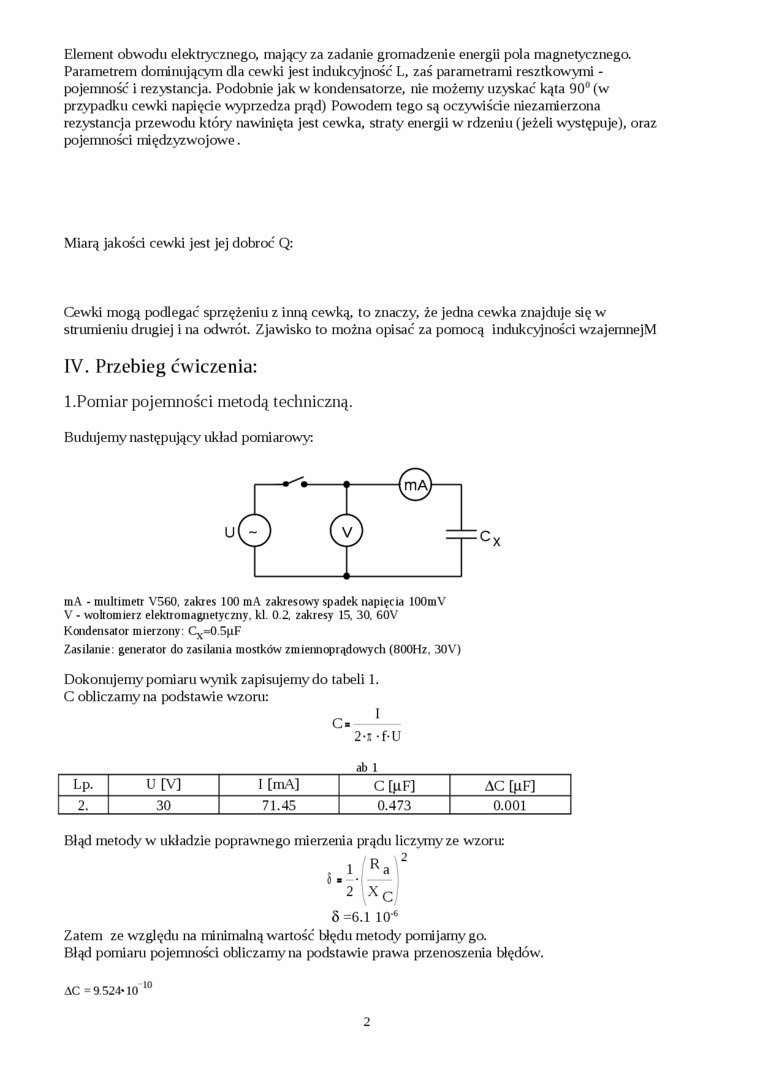

Element obwodu elektrycznego, mający za zadanie gromadzenie energii pola magnetycznego. Parametrem dominującym dla cewki jest indukcyjność L, zaś parametrami resztkowymi -pojemność i rezystancja. Podobnie jak w kondensatorze, nie możemy uzyskać kąta 90° (w przypadku cewki napięcie wyprzedza prąd) Powodem tego są oczywiście niezamierzona rezystancja przewodu który nawinięta jest cewka, straty energii w rdzeniu (jeżeli występuje), oraz pojemności międzyzwojowe.

Miarą jakości cewki jest jej dobroć Q:

Cewki mogą podlegać sprzężeniu z inną cewką, to znaczy, że jedna cewka znajduje się w strumieniu drugiej i na odwrót. Zjawisko to można opisać za pomocą indukcyjności wzajemnejM

IV. Przebieg ćwiczenia:

1.Pomiar pojemności metodą techniczną.

Budujemy następujący układ pomiarowy:

X

mA - multimetr V560, zakres 100 mA zakresowy spadek napięcia 100mV V - woltomierz elektromagnetyczny, kl. 0.2, zakresy 15, 30, 60V Kondensator mierzony: C^O.SpF

Zasilanie: generator do zasilania mostków zmiennoprądowych (800Hz, 30V)

Dokonujemy pomiaru wynik zapisujemy do tabeli 1.

C obliczamy na podstawie wzoru:

C. ¹ 2-x-f-U

ab 1

Lp.	U[V]	I [mA]	C[pF]	AC [pF]
2.	30	71.45	0.473	0.001

Błąd metody w układzie poprawnego mierzenia prądu liczymy ze wzoru:

«.‘.H

2 X_c 8 =6.1 10*

Zatem ze względu na minimalną wartość błędu metody pomijamy go.

Błąd pomiaru pojemności obliczamy na podstawie prawa przenoszenia błędów.

AC = 9.524* 10 ¹⁰
